Mga Plamsa At Oxyfuel Cutting Machine

JINFENG® ay ang propesyonal na tagagawa ng China at tagapagtustos ng CNCMga Plamsa At Oxyfuel Cutting Machinena may abot-kayang presyo. Ang CNCMga Plamsa At Oxyfuel Cutting Machineay mataas na pagganap ng thermal cutting machine para sa pagproseso sa mga metal sheet na may iba't ibang functional na kagamitan at kasangkapan.

TG/TPG



CNCMga Plamsa At Oxyfuel Cutting Machine



Para sa lahat ng CNCMga Plamsa At Oxyfuel Cutting Machinena ginawa ng JINFENG WELDCUT ay ihahatid sa End-user na may 2 taong warranty.

Ang CNCMga Plamsa At Oxyfuel Cutting Machineay dual drive na may servo motors. Ang mga riles para sa portal na tumatakbo ay ginawa mula sa riles ng tren na may mataas na tigas, na tumpak na machining at grinding sa pamamagitan ng rail grinding machine upang matiyak ang katumpakan ng mga riles na mas mababa sa 0.02mm, kaya upang matiyak ang mataas na kalidad ng pagputol ng mga bahagi.

Ang CNCMga Plamsa At Oxyfuel Cutting Machineay napakapopular sa iba't ibang industriya para sa pagproseso ng metal sheet.



Mga pagtutukoy



Modelo	TG	TPG
Hawak ng riles	6m ~14m	3m ~14m
Paggawa ng lapad	Haba ng riles - 1m	Hawak ng riles â 1.5m
Haba ng riles	>6m	>6m
Pag-ikot ng Plasma Bevel cutting	Hindi	Oo
Oxyfuel Rotation Bevel cutting	Oo	Oo
Inkjet marker	Oo	Oo
Plasma vertical cutting	Oo	Oo



Tampok At Aplikasyon



1. Suportahan ang dry Plasma cutting, Plasma marking, Oxy-fuel cutting, CAD-CAM software, inkjet marking, maraming iba't ibang functional na kasangkapan at kagamitan.

2. Ang bilis ng pag-alis ng paglalakbay hanggang 18m/min para sa dalawahang biyahe. (Mas mataas na bilis bilang opsyon)

3. Suportahan ang iba't ibang Nesting software na maaaring lumikha ng cutting program ng DIN standard.

4. Simple at madaling pag-install



Kagamitan at kasangkapan



Para sa iba't ibang layunin ng pagpoproseso ng Gumagamit, maraming opsyonal na kagamitan at kasangkapan ang maaaring isama sa CNCMga Plamsa At Oxyfuel Cutting Machineupang mapagtanto ang espesyal na pagputol upang madagdagan ang kahusayan ng produksyon ng mga Customer.



1.0 Multi-torches

Maaaring piliin ng mga customer ang mga numero ng mga sulo ng CNC na kailangan nila.

Ang CNC oxyfuel torch ay may auto-ignition device at capacitive height sensor bilang mga opsyon





2.0 Pagputol ng strip

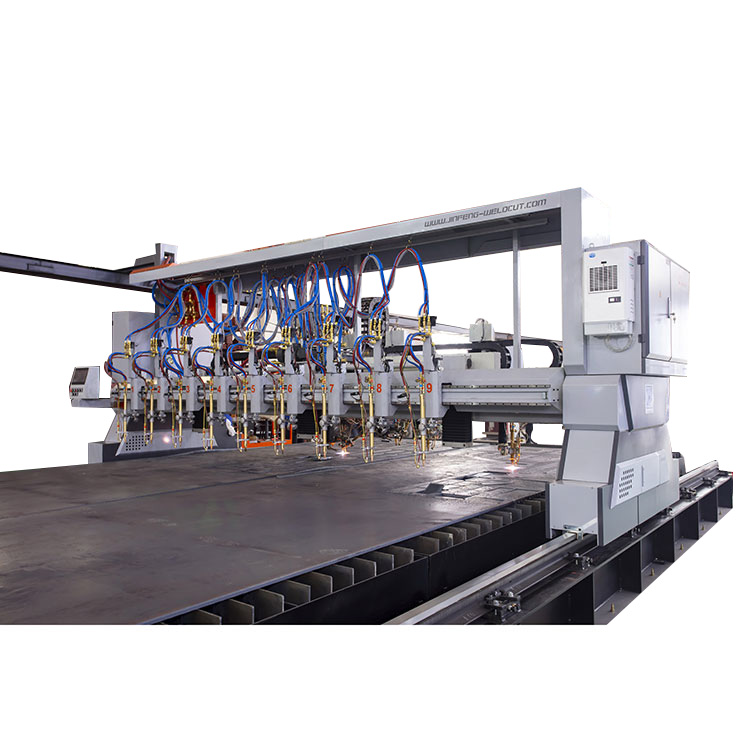

Ang strip cutting unit ay espesyal na disenyo para sa mga kumpanya ng konstruksyon ng bakal, mga shipyard na maraming mga piraso upang gupitin. Kadalasan ang mga strip ay ginagamit sa negosyo ng istruktura ng bakal bilang web at flanges upang makagawa ng welded H beam o sa mga shipyards bilang web at flanges upang makagawa ng T beam para sa mga stiffeners ng sasakyang-dagat. Maaaring i-install ang strip cutting torches sa likod na bahagi ng CNCMga Plamsa At Oxyfuel Cutting Machine.

3 Strip cutting na may awtomatikong paradahan

Sa bawat strip torch may naka-install na servo motor. Sa pamamagitan ng pagpasok ng posisyon at distansya sa pagitan ng mga strip torches, pagkatapos ang bawat strip torch ay maaaring lumipat sa posisyon na kailangan sa awtomatikong mode, nang walang manu-manong pagsasaayos ng manggagawa.



4. Triple torch head para sa straight bevel headâFlame 1D Bevel

Sa paggawa ng bakal ay maraming mga trabaho sa hinang. Para sa magandang kalidad ng welding na may ganap na pagtagos, maaaring kailanganin na gumawa ng bevel preparation para sa welding. Para sa application na ito, ipinakilala namin ang bevel cutting na may triple torch head, na isang bevel head na may 3 pcs ng oxy cutting torch. Ang 3 sulo ay sabay-sabay na nasusunog upang putulin ang bakal na plato upang makakuha ng bahaging may tapyas sa V, Y o K na maaaring kailanganin sa isang pagpasa ng pagputol. Na isang napakataas na proseso ng kahusayan para sa pagputol ng tapyas.





5. Plasma head para sa rotation bevelâPlasma 3D bevel

Ito ay isang infinity rotation bevel head para sa pagputol ng mga bahagi na may curved line na may bevel edge para sa welding

Dahil ang Plasma 3D bevel head para sa bevel cutting ay mas mabigat kung ihahambing sa ibang torch head, ngunit ang plasma cutting ay nangangailangan ng mataas na tigas at mataas na acceleration. Para sa kadahilanang ito, gumamit ang aming kumpanya ng high-strength aviation aluminum materials para gawin itong Plasma 3D bevel head at gamit ang teknolohiya ng friction stir welding upang i-welding ang Plasma 3D bevel head upang mabawasan ang bigat ng karwahe. Sa wakas nakamit namin ang magaan na timbang, mataas na tigas at mataas na bilis ng pagpapabilis ng Plasma 3D bevel head upang mapataas ang kalidad ng pagputol ng plasma. Ang nakakataas na katawan ay gumagamit ng anyo ng linear guide rail + ball screw upang mapagtanto ang mataas na katumpakan na pag-aangat at paglipat ng cutting torch



6. Flame triple head para sa rotation bevelâ Flame 3D bevel

Ito ay isang rotation head na may triple gas torch para mag-cutting sa mga bahagi na may bevel edge na may curved line.

Ang istraktura nito ay upang ayusin ang 3 sulo sa isang istasyon. Ang Unang Sulo ay ginagamit para sa pagputol ng ilalim ng tapyas. Pangalawang tanglaw para sa vertical cutting, Pangatlo para sa pagputol ng upper bevel. Sa pamamagitan ng pagputol na ito pagkatapos ay maaaring makamit ang tapyas na may tiyak na katumpakan. Ang mga uri ng bevel ay: V, X, Y, K. Ang anggulo ng bevel ay 23-45º. Dahil ang anggulo ng bevel ay nauugnay sa kapal ng plato, samakatuwid mayroong limitado sa kapal ng bevel. Ang maximum na kapal ng bevel ay 75mm. Mangyaring sumangguni sa talahanayan para sa kapal ng pagputol at anggulo ng Flame triple torch straight line bevel station. Sa itaas na karwahe ay nag-i-install kami ng Rotation Unit upang paikutin ang triple torch assembly sa pamamagitan ng servo motor at gearbox para makakuha ng tumpak, maaasahan, rotation motion. Ang ulo ay umiikot hanggang 400 degrees sa parehong direksyon mula sa zero na posisyon



7. InkJet marker

Ang inkjet marking device ay Sikat na brand mula sa Germany.

Bago ang pagputol sa steel plate, ang pangalan ng bahagi, ang posisyon ng bahagi sa istraktura ng bakal, at ang kasunod na proseso ng pagproseso ng bawat panig ng bahagi, tulad ng mga kinakailangan ng hinang, pag-spray sa pagputol na bahagi. Sa isang banda, ito ay maginhawa para sa pagkakakilanlan at imbakan at pamamahala ng transportasyon ng mga bahagi, sa kabilang banda, ito ay maginhawa para sa pagproseso at pagpupulong at hinang ng mga bahagi sa kasunod na proseso

Ginagamit ng JINFENG ang imported na German inkjet printer. Pagkatapos ng dulo ng inkjet, ang backflow pipe ay awtomatikong gumagalaw sa nozzle upang bumuo ng isang selyadong loop at maiwasan ang tinta na matuyo. Mabisa nitong malulutas ang problema na ang ordinaryong tinta ng nozzle ay madaling matuyo at harangan ang nozzle. Ang mataas na kalidad na steel surface inkjet ay gumagamit ng solenoid valve na may mataas na maaasahang patented na teknolohiya, na lubos na nagpapabuti sa higpit at sensitivity, ginagawang mas flexible ang font. German Inkjet machine pagganap ay maaasahan, matibay, maaaring matugunan ang lahat ng mga uri ng pang-industriya inkjet pangangailangan, ay maaaring gumana sa malupit na kapaligiran, tulad ng dust kapaligiran, wet kapaligiran, panginginig ng boses kapaligiran produksyon linya ay maaari ding maging normal na operasyon. Sa kaso ng kinakailangang pagpapanatili, ang modularization ng kagamitan ay nagbibigay-daan sa iyo upang madaling palitan ang mga nabigong bahagi, na lubos na binabawasan ang oras para sa paggamot sa pagkabigo at pagbawas ng gastos.



8. Dot peen marker

Ayon sa pangangailangan ng Gumagamit na i-punch ang mga titik at numero bilang bahagi na numero ng bawat hiwa na bahagi, at ang mga pagsuntok sa bahaging ito ay permanente sa mahabang panahon.

Ang pagmamarka ng pagsuntok ay isang napakahalagang function sa teknolohiya ng pagputol.

Kapag Gumagawa ang Gumagamit ng CAD drawing ng cut part, kailangan nilang ipasok ang impormasyon sa pagmamarka ng pagsuntok. Pagkatapos ay awtomatikong iko-convert ng nesting software ang data ng pagmamarka sa mga cutting program.



Tatak	Brand mula sa G7
Taas ng karakter	10mm
Max na dami ng linya	5 linya
Max na dami ng character bawat linya	20
Max marking area sa bawat bahagi	100x80mm
Pag-ikot	Walang pag-ikot



9. Pagmarka ng plasma



Pagkatapos i-configure ang bahagi ng software, ang plasma cutting torch ay maisasakatuparan ang plasma scribing function sa mga plato.

1	Lapad ng linya	2-3mm
2	Lalim ng linya	0.05-0.2mm
3	Bilis ng pagmamarka	1000-2000mm/min
4	Haba ng pagmamarka	Pinakamataas na 12000mm
5	Lapad ng pagmamarka	Lapad ng web â diameter ng tanglaw
6	Maliit na kasalukuyang discharges sa ibabaw ng bakal upang bumuo ng mga gasgas sa ibabaw ng bakal
