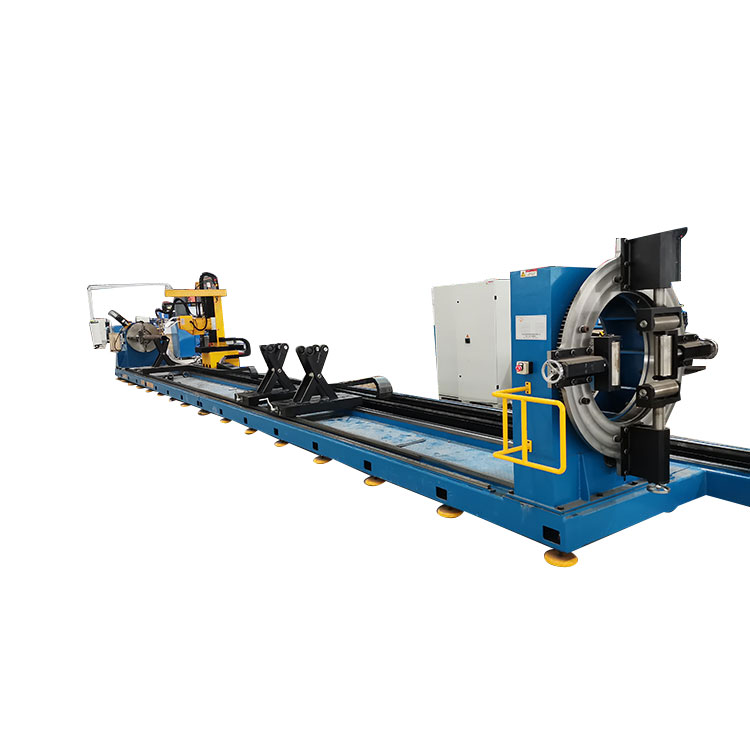

Para sa lahat ngPipe At Box Cutting Machines na ginawa ng JINFENG WELDCUT ay ihahatid sa End-user na may 2 taong warranty, at kung saan ay Nilagyan ng chuck upang i-clamp ang round pipe, box tube at pagpihit ng pipe habang pinuputol, mga tagasuporta para sa pipe. Ang plasma cutting torch at oxy flame cutting torch ay nakakabit sa gumagalaw na karwahe na maaaring gumalaw sa haba ng tubo. Sinusuportahan ng makina ang lahat ng mga interface ng CAD-CAM bilang mga opsyon. Ang XQGPipe At Box Cutting Machines ay ang pinaka-advanced na thermal cutting machine para sa pipe upang mapataas ang produktibidad para sa mga End-user mula sa iba't ibang industriya.
Modelo |
Round pipe diameter |
Seksyon ng pipe ng kahon |
Max Haba |
Pinakamataas na Timbang ng tubo |
XQG 800 |
60-800mm |
100-500mm |
12000mm |
8T |
Suportahan ang Plasma cutting, Plasma marking, CAD-CAM software
1.Ang XQGPipe At Box Cutting Machines ay maaaring mag-alok ng mataas na kalidad na bevel cutting, hole cutting, vertical cutting para mabawasan ang mass works sa susunod at gawing madali para sa welding connection sa susunod na proseso.
2. Ang pipe cutting machine ay maaaring maging ganap na integration sa MES system at Payagan ang remote control sa pamamagitan ng team viewer para sa mga inhinyero mula sa tagagawa upang madaling maisagawa ang remote na diagnosis upang malutas ang mga problema sa pamamagitan ng internet nang hindi nagpapadala ng mga inhinyero sa nagtatrabaho site.
x
4.Itong XQGPipe At Box Cutting Machines ay malawakang ginagamit sa Shipbuilding, shipyards, offshore, steel Construction, steel structure, piping, para sa plasma cutting at oxy flame cutting ng mga pipe para gumawa ng mga stadium, tulay, theme park, expo center, airport, shopping mall, trusses, skids, frame, jacket, jack up, support frame, pipelines atbp.
Sa pamamagitan ng pagdaragdag ng XQGPipe At Box Cutting Machines sa pasilidad ng produksyon, ang mga End-user mula sa iba't ibang industriya ay maaaring pataasin ang kanilang produksyon at bawasan nang husto ang mga manggagawa.
Ang pangunahing control unit ng CNC ay isang pang-industriya na controller, na isinama sa touch screen. Sa interpolation ng hardware board card, ang CNC ay may maaasahang katatagan at madali at maginhawang mga kable. Gamit ang karaniwang G code, madali para sa operator na matuto at magpatakbo sa makina. Sinusuportahan ng CNC system ang 3 operating mode: Flame cutting, Plasma cutting at demonstration.
Ang software na TUBEMASTER ay kasalukuyang sumusuporta sa CAD development drawings (nasaklaw sa mga pipe) at axis diagram parts, software modelling, at SOLIDWORKS export STEP format na mga modelo para sa nesting
pagputol ng kahon |
|||
Tapusin ang intersection |
Slotting sa endcut |
||
|
Straight cut o slant cut sa dulo |
|
Pagputol ng mahabang puwang sa dulo |
Bevel cutting sa dulo |
Butas sa square tube |
||
|
Bevelling sa dulo para sa slant intersection |
|
Round hole, square hole, polygonal hole, mahabang butas, vertebral hole, atbp. |
Hole Array |
Pakete ng pagguhit |
||
|
Pagputol ng mga butas sa array, maaaring array sa anggulo distansya |
|
Gupitin ang mga hindi regular na butas o hindi regular na endcut |
Para sa bilog na tubo: Ang bilog na tubo sa isang dulo ay naka-clamp sa chuck, ang kabilang dulo ay sinusuportahan ng libreng tagasuporta. Ang kapangyarihan ng chuck upang i-on ang pipe na umiikot para sa pagputol gamit ang cutting head upang mapagtanto ang awtomatikong pagputol.
Para sa SHS pipe: Ang isang dulo ng SHS pipe ay naka-clamp sa pangunahing chuck, ang kabilang dulo ay naka-clamp sa isang 4 side chuck. Ang parehong mga chuck ay paikutin ang SHS pipe upang paikutin ang pag-synchronize upang mapagtanto ang awtomatikong pagputol sa mga tubo at tubo na hugis kahon.
Ang gumagalaw na cart ay gumagalaw sa haba ng pipe upang dalhin ang cutting head upang masakop ang buong haba ng pipe upang mapagtanto ang pagputol sa pipe na may iba't ibang haba.
Ginagamit ito para sa pagsuporta sa haba ng tubo na may ilang hanay ng tagasuporta. Ang pipe supporter ay kinokontrol ng isang bidirectional screw sliding nut, at ang sliding nut ay nilagyan ng bias support frame, na maaaring iakma upang umangkop sa iba't ibang laki ng diameter ng pipe. Ang rolling wheel bracket ay maaaring ilipat kasama ang longitudinal rail sa base table, kaya ang supporting point ay maaaring iakma ayon sa haba ng pipe.
