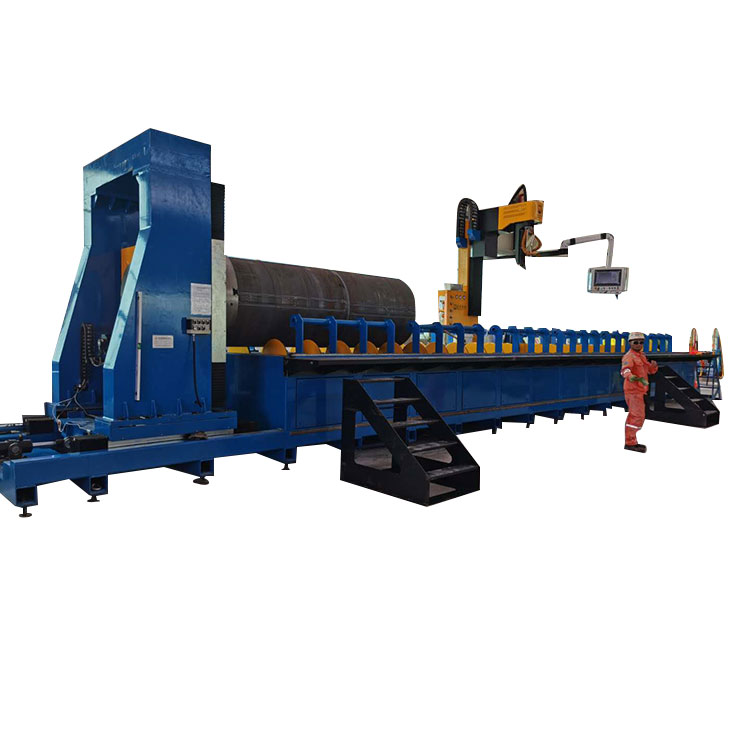

Para sa lahat ngMga Pipe Cutting Machine na May Roller Bedna ginawa ng JINFENG WELDCUT ay ihahatid sa End-user na may 2 taong warranty, at kung saan ay Nilagyan ng chuck upang i-clamp ang bilog na tubo at iikot ang tubo habang pinuputol, mga tagasuporta para sa tubo. Ang plasma cutting torch at oxy flame cutting torch ay nakakabit sa gumagalaw na karwahe na maaaring gumalaw sa haba ng tubo. Sinusuportahan ng makina ang lahat ng mga interface ng CAD-CAM bilang mga opsyon. Ang XMGMga Pipe Cutting Machine na May Roller Beday ang pinaka-advanced na thermal cutting machine para sa pipe upang mapataas ang produktibidad para sa mga End-user mula sa iba't ibang industriya.
Modelo |
Round pipe diameter |
Max Haba |
Pinakamataas na Timbang ng tubo |
Remarks |
XMG 600 |
60-600mm |
12000mm |
5T |
2 line-roller |
XMG 900 |
90-900mm |
12000mm |
5T |
2 line-roller |
XMDG 1200 |
60-1220mm |
12000mm |
14T |
4 na line-roller |
XMDG 1420 |
60-1420mm |
12000mm |
16T |
4 na line-roller |
XFG1600 |
300-1600mm |
12000mm |
20T |
Chuck + 4 na line-roller |
Suportahan ang Plasma cutting, Plasma marking, Inkjet marking, CAD-CAM software, dust extraction filters
1. Ang XMGMga Pipe Cutting Machine na May Roller Bedmaaaring mag-alok ng mataas na kalidad na paggupit ng tapyas, paggupit ng butas, paggupit ng patayo para mabawasan ang mga gawaing masa sa susunod at gawing madali para sa koneksyon ng hinang sa susunod na proseso.
2. Ang pipe cutting machine ay maaaring maging ganap na integration sa MES system at Payagan ang remote control sa pamamagitan ng team viewer para sa mga inhinyero mula sa tagagawa upang madaling maisagawa ang remote na diagnosis upang malutas ang mga problema sa pamamagitan ng internet nang hindi nagpapadala ng mga inhinyero sa nagtatrabaho site.
3. Sinusuportahan ng CNC software ang cutting operation at manual programming ng mga bahagi batay sa mga macro na isinama sa CNC. Ang CNC ay may import interface para sa data file na na-export mula sa TEKLA design software.
4.Itong XMGMga Pipe Cutting Machine na May Roller Beday malawakang ginagamit sa Shipbuilding, shipyards, offshore, steel Construction, steel structure, piping, para sa plasma cutting at oxy flame cutting ng mga pipe para gumawa ng mga stadium, tulay, theme park, expo center, airport, shopping mall, trusses, skids, frame, jacket, jack up, support frame, pipelines atbp.
Sa pamamagitan ng pagdaragdag ng XMGMga Pipe Cutting Machine na May Roller Bedsa pasilidad ng produksyon, ang mga End-user mula sa iba't ibang industriya ay maaaring pataasin ang kanilang produksyon at bawasan nang husto ang mga manggagawa.
5. Mataas na kahusayan: ang oras ng paglo-load ng pipe ay 1/5 ng chuck type pipe cutting machine (sa chuck type pipe cutting machine, ang cutting time ay humigit-kumulang 1/3 para sa buong cutting time cycle, ang 2/3 time ay paghahanda bago ang pagputol)
Para sa layuning protektahan ang kapaligiran, Sa magkabilang dulo ng makina ay nag-install ng Dust absorbing device upang humantong ang plasma fume sa dust filter. Ang isang bahagi ng dust absorbing device ay nagagalaw para sa iba't ibang haba ng mga tubo.
Para sa layuning protektahan ang kapaligiran, nilagyan ang XMG ng dust extraction filterMga Pipe Cutting Machine na May Roller Bed. Ang filter ay konektado sa mga aparatong sumisipsip ng alikabok sa pamamagitan ng air ducting.
Ang pangunahing control unit ng CNC ay isang pang-industriya na controller, na isinama sa touch screen. Sa interpolation ng hardware board card, ang CNC ay may maaasahang katatagan at madali at maginhawang mga kable. Gamit ang karaniwang G code, madali para sa operator na matuto at magpatakbo sa makina. Sinusuportahan ng CNC system ang 3 operating mode: Flame cutting, Plasma cutting at demonstration.
Ang freepipe software ay isang library ng Macros, na isinama sa software ng CNC system at madali para sa operator para sa manual programming.

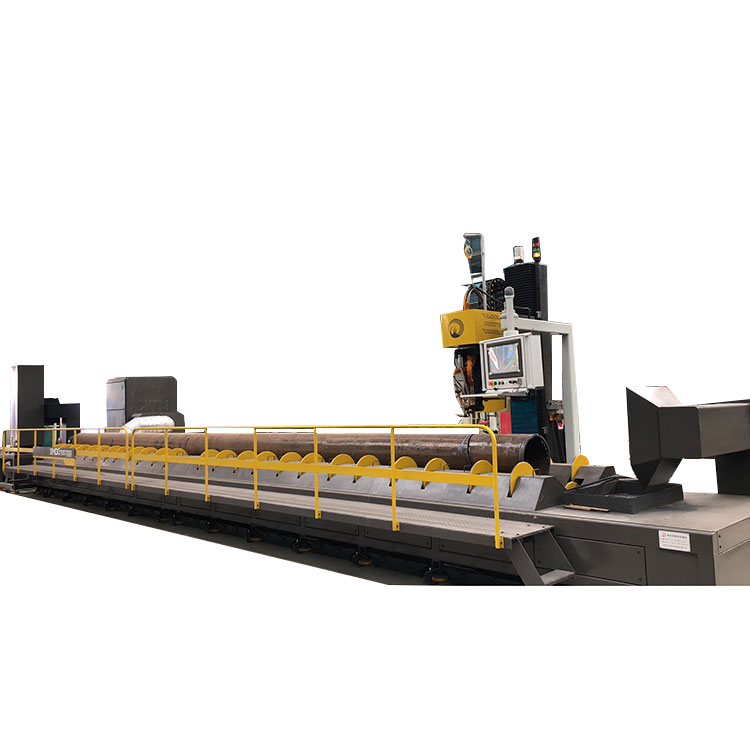

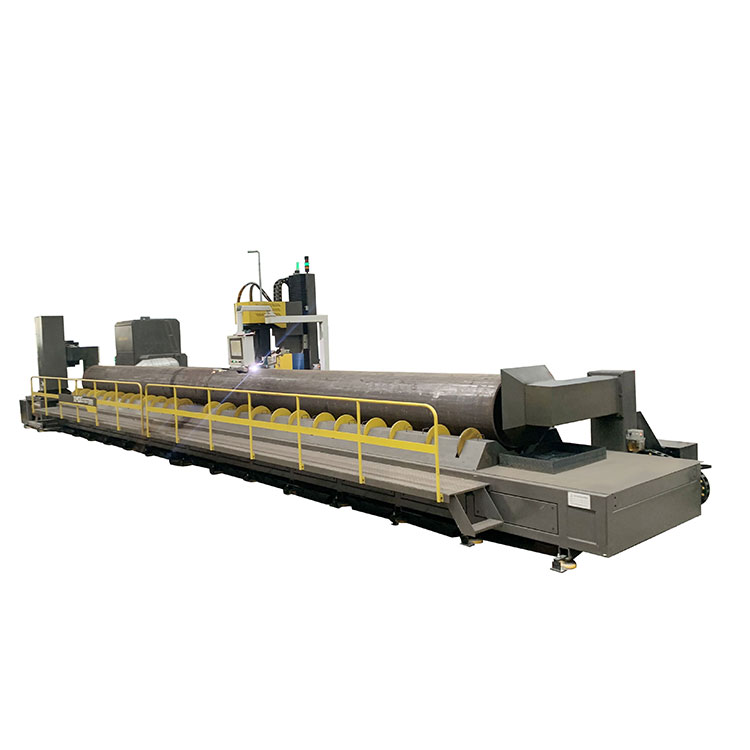

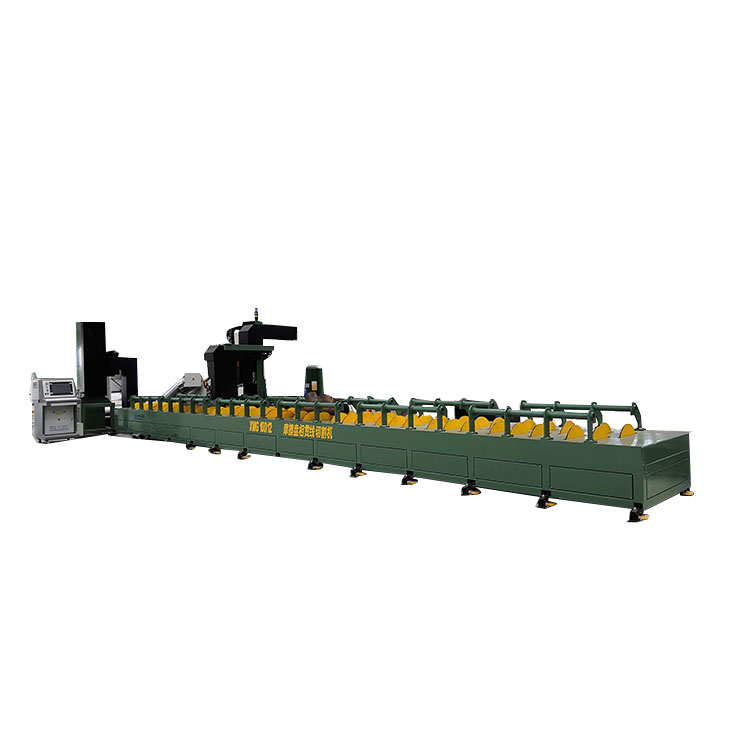

Ang roller bed ay binubuo ng isang table frame na may maraming piraso ng roller disk sa itaas upang suportahan ang pipe. Para sa iba't ibang laki ng diameter ng pipe, ang pipe cutting machine ay idinisenyo upang magkaroon ng 2 linya ng roller o 4 na linya ng roller.
Ang gumagalaw na cart ay gumagalaw sa haba ng pipe upang dalhin ang cutting head upang masakop ang buong haba ng pipe upang mapagtanto ang pagputol sa pipe na may iba't ibang haba.
