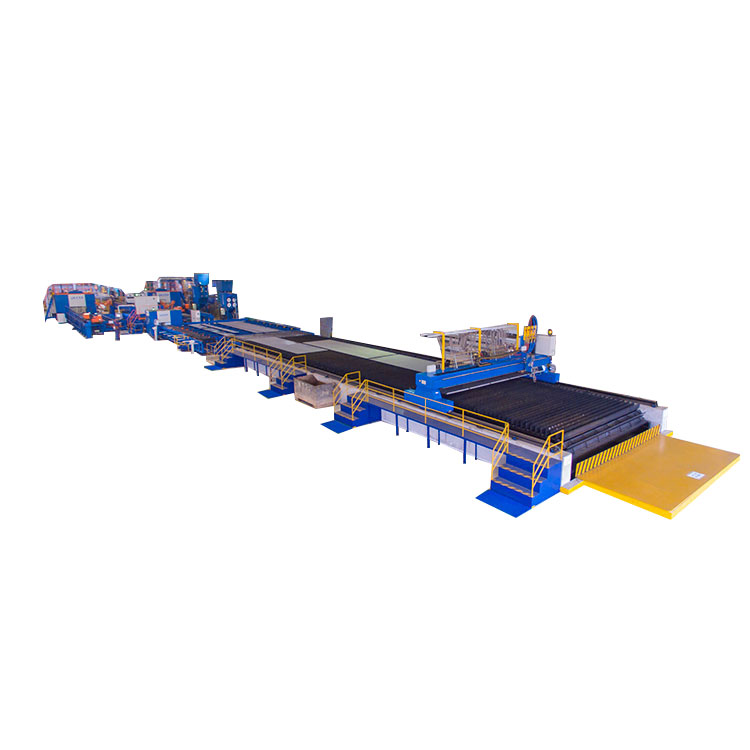

Mga Robot Plasma Cutting Machine

Ang JINFENG® ay isang propesyonal na tagagawa ng China at supplier ng Robot Plasma Cutting Machines na may abot-kayang presyo. Ang Robot Plasma Cutting Machines ay high performance na awtomatikong cutting line para iproseso ang mga strips, fat bar para sa shipyards, mula sa oxy-fuel cutting plates hanggang long strip, edge cleaning, inkjet marking, plasma cutting.

Magpadala ng Inquiry

PDF Download

Paglalarawan ng Produkto

JINFENG® ay isang propesyonal na tagagawa at supplier ng ChinaMga Robot Plasma Cutting Machinena may abot-kayang presyo. AngMga Robot Plasma Cutting Machineay mataas na pagganap ng awtomatikong cutting line upang iproseso ang mga strips, fat bar para sa shipyards, mula sa oxy-fuel cutting plates sa mahabang strip, paglilinis ng gilid, inkjet marking, plasma cutting.

PBG400



Mga Robot Plasma Cutting Machine



Para sa lahat ngMga Robot Plasma Cutting Machinena ginawa ng JINFENG WELDCUT ay magkakaroon ng 2 taong warranty, at kung saan ay Nilagyan ng mga Roller table, cross cart, dust filter, plasma cutting system, at mga opsyonal na function tulad ng dot peen marking device, Inkjet marking gamit ang robot, at sumusuporta sa lahat ng CAD-CAM interface. Ang PBGMga Robot Plasma Cutting Machineay ang pinaka-advanced na robotic plasma cutting line upang mapataas ang produktibidad para sa mga End-user mula sa iba't ibang industriya.



Mga pagtutukoy



Modelo

Maghubad

Ang haba

Timbang



12000mm

1.5T

PBG400

100*5mm â

400*30mm

Suportahan ang Plasma cutting, Plasma marking, ink-jet marking, CAD-CAM software



Tampok At Aplikasyon



1.Ang PBGMga Robot Plasma Cutting Machineay isang mataas na automation cutting lines na isinama sa iba't ibang kagamitan. Sa pamamagitan ng isang pangunahing operasyon ng isang operator, sinisimulan ng linya ang awtomatikong pagpoproseso mula sa paglo-load ng materyal, pagputol ng plato sa pamamagitan ng multi-head na oxyfuel cutting machine, paglilinis ng gilid, pagmamarka ng inkjet, pagputol ng plasma at pagbabawas ng mga bahagi.

2. Ang linya ay maaaring maging ganap na pagsasama sa sistema ng MES at Payagan ang remote control sa pamamagitan ng team viewer para sa mga inhinyero mula sa tagagawa upang madaling maisagawa ang malayuang pagsusuri upang malutas ang mga problema sa pamamagitan ng internet nang hindi nagpapadala ng mga inhinyero sa nagtatrabaho na site.

3. Ang CNC system ay nagbibigay ng ganap na kontrol sa lahat ng pangunahing line system (robot, roller table, cross conveyor, measuring cart at gripper, ang marking system)ã

4.Maaaring basahin ang *.gen file na ginawa mula sa Tribon/AM, DSTV file na na-export mula sa TEKLA design software at iba pang mga format.

5.AngMga Robot Plasma Cutting Machineay malawakang ginagamit sa Shipbuilding, shipyard at offshore para sa plasma cutting ng stiffener para gawing flat panel, double bottom construction, subassemblies, bulkheads, webs, micro panel para sa iba't ibang sasakyang-dagat/Ships. Sa PBGMga Robot Plasma Cutting Machine, ang mga shipyards o paggawa ng barko ay maaaring tumaas ang kanilang produksyon at mabawasan ang mga manggagawa.




Mga Detalye



Ang PBG400Mga Robot Plasma Cutting Machinebinubuo ng:

Multi-torch oxy-fuel cutting machine

Mga roller conveyor

Linya sa paglilinis ng gilid

Edge chamfering machine

Mga cross conveyor

Pagmarka ng tinta gamit ang braso ng robot

Input Roller table

Robot plasma cutting chamber na may dust filter

Maikling bahagi ng pag-uuri ng belt-plate conveyor

Output roller table para sa mahabang bahagi

Pagtanggap ng talahanayan para sa mahabang bahagi

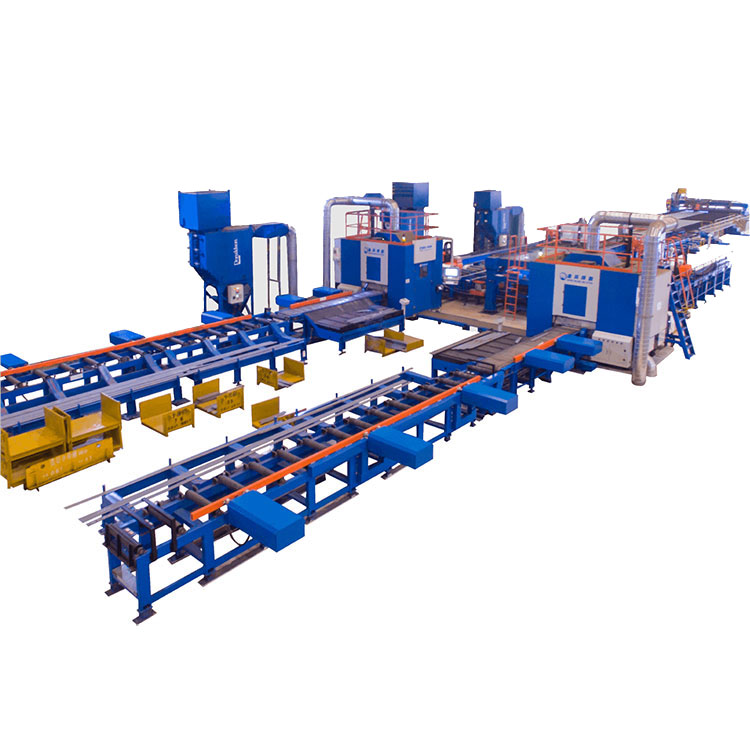

View ng istraktura


Multi-torch oxy-fuel cutting machine

Ang oxy-fuel cutting machine ay nilagyan ng maramihang mga sulo para sa paayon na pagputol ng steel plate sa maraming mahabang piraso. Ang makina ay dinisenyo sa gantri na istraktura at isinama sa isang rolling table upang ilipat ang mahabang strip sa buffler roller table. Hindi na kailangan ng kreyn o manu-manong pagbabawas ng mga mahabang piraso pagkatapos ng pagputol ng apoy.





Linya sa paglilinis ng gilid

Sa pamamagitan ng pinagsamang linya ng paglilinis sa gilid sa PBG400Mga Robot Plasma Cutting Machine, sa pamamagitan ng paggamit ng mga gulong ng brush upang alisin ang pangunahing pintura mula sa gilid ng mga profile, sa pamamagitan ng paggamit ng mga nakakagiling na gulong upang alisin ang slag at burr ng strip cutting oxy flame cutting, kung saan magkakaroon ng welding, ay maaaring mapataas ang kalidad ng welding sa susunod na pagproseso.



Edge chamfering machine

Sa pamamagitan ng pinagsamang edge chamfering machine sa PBG400Mga Robot Plasma Cutting Machine, sa pamamagitan ng pagpindot sa mga gulong upang pindutin ang 4 na gilid ng flat bar, mahabang strip na may matalim na gilid pagkatapos ng thermal cutting upang hubugin ang 4 na gilid sa R2-R3 round edge, na magkakaroon ng magandang surface para sa pagpipinta sa susunod na pagproseso.




Robot sa pagmamarka ng inkjet

Upang mag-install ng inkjet marking head sa isang robot arm. Gumagalaw ang robot sa kahabaan ng flat bar upang kumpletuhin ang pagmamarka ng tinta sa buong haba ng mahabang strip na steel bar. Pagkatapos ng pag-print ng tinta sa profile, ang profile ay hindi na kailangang bumalik sa orihinal na lugar pagkatapos ay ilipat sa PBG400Mga Robot Plasma Cutting Machinecutting chamber para sa pagputol ng plasma.




Robot cutting chamber

Sa pamamagitan ng pag-install ng 6 axis robot arm sa loob ng cutting chamber upang maisagawa ang mataas na kalidad na pagputol sa mga profile. Ito ang mahalagang bahagi ng buong PBG400Mga Robot Plasma Cutting Machinecutting chamber para sa pagputol ng plasma.



Belt-plate conveyor at receiving table

Sa pamamagitan ng nilagyan ng belt-plate conveyor pagkatapos ng cutting chamber, ang PBG400Mga Robot Plasma Cutting Machinemaaaring awtomatikong pag-uri-uriin ang mga maikling bahagi at awtomatikong output ang mga bahagi. Ang maikling bahagi ay itinutulak ng pusher sa receiving table para madaling maisagawa ng operator ang mga maikling bahagi.





Mahabang bahagi na pusher at receiving table

Ang isang mahabang bahagi na pusher ay isinama sa output roller table, kapag ang isang mahabang bahagi ay dumating sa output roller table dito, ang pusher ay awtomatikong itulak ang mahabang bahagi upang mahulog sa receiving table.
