Profile Robot Cutting Line

Ang JINFENG® ay ang propesyonal na tagagawa ng China at tagapagtustos ng mga linya ng pagputol ng Profile robot na may abot-kayang presyo. Ang Profile robot cutting lines ay mataas na pagganap ng plasma robotic cutting system upang maisagawa ang plasma cutting sa iba't ibang steel profile ng bulb, strip, angle, T-beam, Channel, H beam o I beam, na may robot arm.

Magpadala ng Inquiry

PDF Download

Paglalarawan ng Produkto

JINFENG® ay ang propesyonal na tagagawa at supplier ng ChinaProfile Robot Cutting Linemay abot kayang presyo. AngProfile Robot Cutting Lines ay mataas na pagganap ng plasma robotic cutting system upang isagawa ang plasma cutting sa iba't ibang steel profile ng bulb, strip, angle, T-beam, Channel, H beam o I beam, na may robot arm.

PRG 600



Profile Robot Cutting Line



Para sa lahat ngProfile Robot Cutting Lines at plasma cutting machine na ginawa ng JINFENG WELDCUT ay magkakaroon ng 2 taong warranty, at kung saan ay Nilagyan ng Crane loading, Edge cleaning, inkjet marking, sumusuporta sa lahat ng CAD-CAM interface bilang mga opsyon. Ang PRGProfile Robot Cutting Lines ay ang pinaka-advanced na robotic plasma cutting line upang mapataas ang produktibidad para sa mga End-user mula sa iba't ibang industriya.




Mga pagtutukoy



Modelo

bombilya

Maghubad

anggulo

E-anggulo

T-beam

Channel

H-beam

Ang haba

Timbang







PRG 400

80*5mm â

400*20mm

100*5mm â

400*20mm

100*75mm-

300*150mm

75*75mm-

180*180mm

100*50mm-

350*150mm

100*50mm-

400*115mm

N/A

12000mm

1.5T

PRG 600

80*5mm â

550*20mm

100*5mm â

600*30mm

100*75mm-

500*150mm

75*75mm-

220*220mm

100*50mm-

500*200mm

100*50mm-

400*200mm

150*150mm-

400*200mm

12000mm

2.5T

Suportahan ang Plasma cutting, Plasma marking, Inkjet marking, CAD-CAM software



Tampok At Aplikasyon


1.Ang PRGProfile Robot Cutting LineAng s ay isang high automation cutting equipment na isinama sa isang ABB six axis robot arm. Sa pamamagitan ng isang pangunahing operasyon ng isang operator, sinisimulan ng linya ang awtomatikong pagproseso mula sa paglo-load ng materyal at pagbabawas ng mga bahagi pagkatapos ng pagputol ng plasma.

2. Ang linya ay maaaring maging ganap na pagsasama sa sistema ng MES at Payagan ang remote control sa pamamagitan ng team viewer para sa mga inhinyero mula sa tagagawa upang madaling maisagawa ang malayuang pagsusuri upang malutas ang mga problema sa pamamagitan ng internet nang hindi nagpapadala ng mga inhinyero sa nagtatrabaho na site.

3. Ang CNC system ay nagbibigay ng ganap na kontrol sa lahat ng pangunahing line system (robot, roller table, cross conveyor, measuring cart at gripper, ang marking system)ã

4.Maaaring basahin ang *.gen file na ginawa mula sa Tribon/AM, DSTV file na na-export mula sa TEKLA design software at iba pang mga format.

5.ItoProfile Robot Cutting Lines ay malawakang ginagamit sa Shipbuilding, shipyard at offshore para sa plasma cutting ng stiffener para gawing flat panel, double bottom construction, subassemblies, bulkheads, webs, micro panel para sa iba't ibang sasakyang-dagat/Ships. Sa PRGProfile Robot Cutting Lines, ang mga shipyards o paggawa ng mga barko ay maaaring tumaas ang kanilang produksyon at mabawasan ang mga manggagawa.




Mga Detalye


Ang PRGProfile Robot Cutting Lines ay binubuo ng:

Profile loading crane

Linya sa paglilinis ng gilid:

Cross conveyor para sa pag-load ng profile

Input roller table

Paglilinis ng silid na may dust filter.

Output roller table.

Cross conveyor para sa buffler

Cross conveyor para sa paglo-load

Pagsukat ng cart at gripper

Input Roller table

Inkjet marking device,

Robot plasma cutting chamber na may dust filter

Maikling bahagi ng pag-uuri ng belt-plate conveyor

Output roller table para sa mahabang bahagi

Cross conveyor para sa mahabang bahagi

Pagbaba ng mga crane

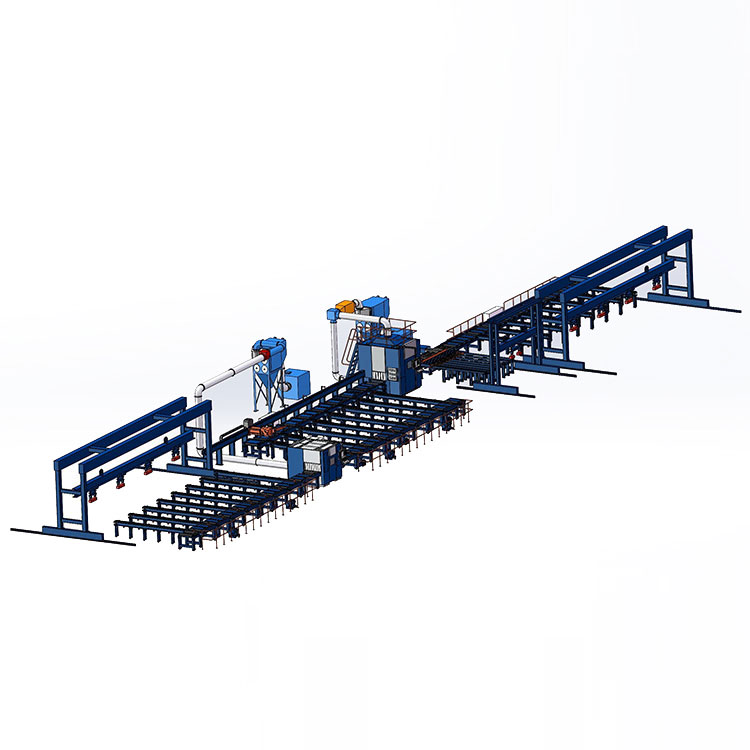

View ng istraktura




Linya sa paglilinis ng gilid



Sa pamamagitan ng pinagsamang linya ng paglilinis ng gilid sa PRGProfile Robot Cutting Lines, sa pamamagitan ng paggamit ng mga gulong ng brush upang alisin ang pangunahing pintura mula sa gilid ng mga profile kung saan magkakaroon ng hinang, ay maaaring tumaas ang kalidad ng hinang sa susunod na pagproseso.




Pagsukat ng cart at gripper



Ang pagpapakain ng profile sa cutting chamber sa parehong oras upang masukat ang haba ng profile na pinapakain.




Inkjet marker



Sa pamamagitan ng inkjet marking device para mag-print ng mga titik, numero, simbolo at baluktot na linya (kabaligtaran na mga linya)




Robot cutting chamber



Sa pamamagitan ng pag-install ng 6 axis robot arm sa loob ng cutting chamber upang maisagawa ang mataas na kalidad na pagputol sa mga profile.




Sa pamamagitan ng nilagyan ng belt-plate conveyor pagkatapos ng cutting chamber, ang PRGProfile Robot Cutting Lines ay maaaring awtomatikong pag-uri-uriin ang mga maikling bahagi at awtomatikong output ang mga bahagi.
