Ang mga sistema ng pagputol ng plasma na istruktura ng istruktura

Ang Jinfeng® ay isang propesyonal na tagagawa ng Tsina at tagapagtustos ngAng mga sistema ng pagputol ng plasma na istruktura ng istrukturana may abot -kayang presyo. AngAng mga sistema ng pagputol ng plasma na istruktura ng istrukturaay mataas na pagganap ng plasma coping machine upang maisagawa ang pagputol ng plasma sa iba't ibang mga profile ng bakal ng H beam (i beam), strip, anggulo, channel at square/rectangle tube na may braso ng robot.

PKG500L



Ang mga sistema ng pagputol ng plasma na istruktura ng istruktura



Para sa lahat ngAng mga sistema ng pagputol ng plasma na istruktura ng istrukturaat mga machine ng pagputol ng plasma na ginawa ni Jinfeng Weldcut ay magkakaroon ng 2 taong warranty, at kung saan ay nilagyan ng mga talahanayan ng roller, cross cart, dust filter, sistema ng pagputol ng plasma, at mga opsyonal na pag-andar tulad ng dot peen marking device, laser marking, mga butas na paggupit ng laser, at suportahan ang lahat ng mga interface ng CAD-CAM. Ang pkgAng mga sistema ng pagputol ng plasma na istruktura ng istrukturaay ang pinaka advanced na robotic plasma cutting line upang madagdagan ang pagiging produktibo para sa mga end-user mula sa iba't ibang mga industriya.



Mga pagtutukoy



Modelo	H-beam	Anggulo	E-anggulo	Channel	SQ Pipe	Haba	Timbang
						12000mm	12t
PKG500L	150*120mm- 1000*500mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 1000*500mm	150*150mm- 500*400mm
Suportahan ang pagputol ng plasma, pagmamarka ng plasma, pagputol ng laser, pagmamarka ng laser, dot peen marking, CAD-CAM software



Tampok at application



1.Ang PKG500LAng mga sistema ng pagputol ng plasma na istruktura ng istrukturaay isang mataas na kagamitan sa pagputol ng automation na isinama sa isang ABB Anim na Axis Robot Arm. Sa pamamagitan ng isang pangunahing operasyon ng isang operator, ang linya ay magsisimula ng awtomatikong pagproseso mula sa materyal na paglo -load at mga bahagi na nag -load pagkatapos ng pagputol ng plasma.

2. Isang PKG500LAng mga sistema ng pagputol ng plasma na istruktura ng istrukturaSa isang operator ay maaaring palitan:

Beam drilling line

Bandsaw

Anggulo ng anggulo

Linya ng pagproseso ng plate/bar

Coping machine

Marking machine



3. Ang linya ay maaaring ganap na pagsasama sa sistema ng MES at payagan ang remote control sa pamamagitan ng Team Viewer para sa mga inhinyero mula sa tagagawa upang madaling maisagawa ang malayong diagnosis upang malutas ang mga problema sa pamamagitan ng internet nang hindi nagpapadala ng mga inhinyero sa nagtatrabaho na site.

3. Ang sistema ng CNC ay nagbibigay ng buong kontrol ng lahat ng pangunahing sistema ng linya (robot, roller table, cross conveyor, pagsukat ng cart at gripper, ang marking system)。

4.Pagbasa ng *.Gen file na nilikha mula sa Tribon/AM, mga file ng DSTV na na -export mula sa software ng disenyo ng TEKLA at iba pa na mga format.

5. Ito PKG500LAng mga sistema ng pagputol ng plasma na istruktura ng istrukturaay malawakang ginagamit sa konstruksyon ng bakal (plasma beam coping para sa katha ng mga istruktura ng gusali, tulay, riles ng tren, trailer, mga bagon ng tren, mga hagdanan ng hagdanan, mga handrail at iba pang pangalawang bakal), istruktura ng bakal at mga baybayin (mga istruktura ng beam para sa mga nangungunang mga site, mga buhay na quarter, mga istruktura ng subsea, mga frame ng subsear, suporta para sa mga skid, ang mga rack ng tubo, mga frame ng proteksyon para sa mga subsong, mga istraktura, at mga frame ng suporta), at inilapat sa malayo sa baybayin.





Mga detalye



Ang PKG500L na itoAng mga sistema ng pagputol ng plasma na istruktura ng istrukturabinubuo ng:

Cross cart

Pagsukat ng cart at gripper

INPUT ROLLER TABLE

Robot Plasma Cutting Chamber

Output Roller Table

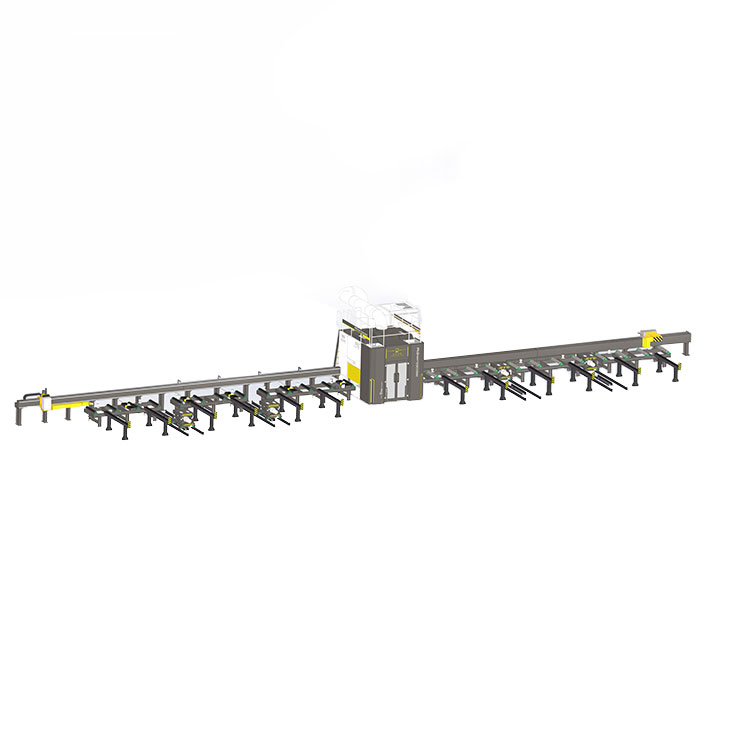

View ng istraktura

Cross Cart - Naglo -load

Sa pamamagitan ng isinama ang isang cross cart sa Input Roller Table ng PKG500LAng mga sistema ng pagputol ng plasma na istruktura ng istruktura, ang mga h beam at iba pang mga profile ay maaaring ilipat sa lugar na kinakailangan, nang hindi ginagamit ang kreyn upang mabawasan ang panganib ng crane sa 0.

Pagsukat ng cart at gripper

Ang pagpapakain ng profile sa pagputol ng silid nang sabay upang masukat ang haba ng profile na pinapakain.

Dot Peen Marking Device

Magbigay ng permanenteng pagmamarka ng pagsubaybay sa bahagi ng bahagi.

Laser Cutting Head

Ibigay ang mga butas ng pagputol ng laser sa web ng H beam na may mataas na kawastuhan at mataas na kalidad.



Robot Cutting Chamber

Sa pamamagitan ng pag -install ng isang 6 axis robot braso sa loob ng pagputol ng silid upang maisagawa ang mataas na kalidad na pagputol sa mga profile.

Operation Console

19 pulgada LCD na may touch screen.



Input/Output Roller Tables

Sa pamamagitan ng pagtatrabaho ng mga talahanayan ng roller, nakamit ng H-beam coping machine ang mataas na automation na tumatakbo upang mabawasan ang paggawa at dagdagan ang paggawa.

Cross Cart - Pag -aalis

Sa pamamagitan ng isinama ang isang cross cart sa output roller table ng PKG500LAng mga sistema ng pagputol ng plasma na istruktura ng istruktura, ang mga bahagi pagkatapos ng pagputol ay maaaring ilipat sa lugar na kinakailangan, nang hindi ginagamit ang kreyn upang mabawasan ang panganib ng crane sa 0.
