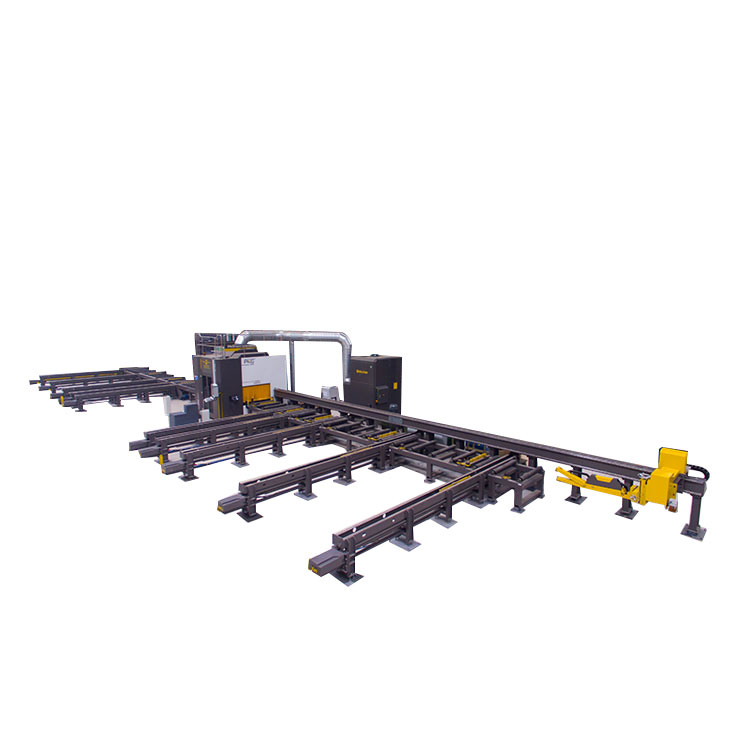

Beam Robot Cutting Machine

JINFENG® ay isang propesyonal na tagagawa at supplier ng ChinaBeam Robot Cutting Machinemay abot kayang presyo. AngBeam Robot Cutting Machines ay mataas na pagganap ng H-beam plasma coping machine upang isagawa ang plasma cutting sa iba't ibang steel profile ng H beam (I beam), anggulo, Channel na may robot arm.

PKG500



Beam Robot Cutting Machine



Para sa lahat ngBeam Robot Cutting Machines at plasma cutting machine na ginawa ng JINFENG WELDCUT ay magkakaroon ng 2 taong warranty, at kung saan ay Nilagyan ng Roller table, cross conveyor, dust filter, plasma cutting system, at mga opsyonal na function tulad ng dot peen marking device at sumusuporta sa lahat ng CAD-CAM interface. Ang PKGBeam Robot Cutting Machines ay ang pinaka-advanced na robotic plasma cutting line upang mapataas ang produktibidad para sa mga End-user mula sa iba't ibang industriya.



Mga pagtutukoy



Modelo	H-beam	anggulo	E-anggulo	Channel	Ang haba	Timbang
PKG500
	150*120mm- 1000*500mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 1000*500mm	12000mm	12T
Suportahan ang Plasma cutting, Plasma marking, dot peen marking, CAD-CAM software



Tampok At Aplikasyon



1.Ang PRGBeam Robot Cutting MachineAng s ay isang high automation cutting equipment na isinama sa isang ABB six axis robot arm. Sa pamamagitan ng isang pangunahing operasyon ng isang operator, sinisimulan ng linya ang awtomatikong pagproseso mula sa paglo-load ng materyal at pagbabawas ng mga bahagi pagkatapos ng pagputol ng plasma.

2. Isang PKGBeam Robot Cutting Machines na may isang operator ay maaaring palitan:

Linya ng pagbabarena ng sinag

Bandsaw

Linya ng Anggulo

Linya sa pagpoproseso ng plato/bar

Coping Machine

Makina sa Pagmarka



3. Ang linya ay maaaring maging ganap na pagsasama sa sistema ng MES at Payagan ang remote control sa pamamagitan ng team viewer para sa mga inhinyero mula sa tagagawa upang madaling maisagawa ang malayuang pagsusuri upang malutas ang mga problema sa pamamagitan ng internet nang hindi nagpapadala ng mga inhinyero sa lugar ng pagtatrabaho.

3. Ang CNC system ay nagbibigay ng ganap na kontrol sa lahat ng pangunahing line system (robot, roller table, cross conveyor, measuring cart at gripper, ang marking system)ã

4.Maaaring basahin ang *.gen file na ginawa mula sa Tribon/AM, DSTV file na na-export mula sa TEKLA design software at iba pang mga format.

5. ItoBeam Robot Cutting Machines ay malawakang ginagamit sa Steel construction (plasma Beam coping para sa paggawa ng mga istruktura ng gusali, tulay, riles ng tren, trailer, bagon ng tren, stair stringer, handrails at iba pang pangalawang bakal ), istraktura ng bakal at malayo sa pampang (Beam coping para sa mga nangungunang site, living quarters, subsea structures, subsea frame, support structures, pipe racks, mga frame ng proteksyon para sa subseaams at mga frame ng proteksyon para sa subseaams, mga frame ng proteksiyon para sa subseaams, at mga frame ng proteksyon para sa subseaams, mga frame ng proteksiyon para sa subseaams, at mga frame ng proteksyon para sa subseaam. sa Onshore.





Mga Detalye

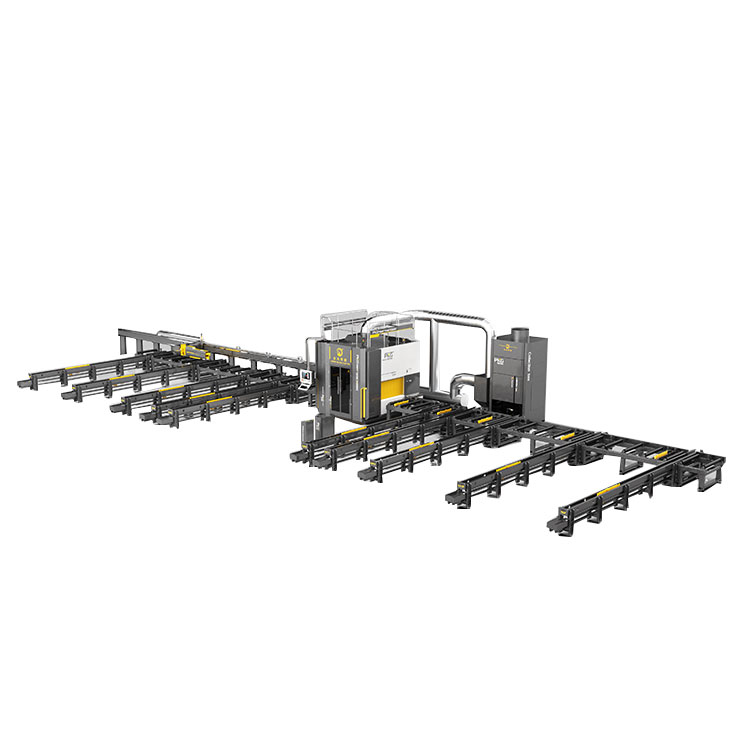

Itong PKGBeam Robot Cutting Machines ay binubuo ng:

Mga cross conveyor

Pagsukat ng cart at gripper

Dot peen marking device

Input Roller table

Robot plasma cutting chamber

Output roller table



View ng istraktura

Cross conveyor â uri ng chain

Sa pamamagitan ng pinagsamang cross conveyor (uri ng chain) sa input roller table ng PKGBeam Robot Cutting Machines, ang mga H beam at iba pang mga profile ay maaaring ilipat sa lugar na kailangan, nang hindi ginagamit ang crane upang bawasan ang panganib ng crane sa 0.

Pagsukat ng cart at gripper

Ang pagpapakain sa profile sa cutting chamber sa parehong oras upang masukat ang haba ng profile na pinapakain.



Dot peen marking device

Magbigay ng permanenteng traceability marking ng part number.

Robot cutting chamber

Sa pamamagitan ng pag-install ng 6 axis robot arm sa loob ng cutting chamber upang maisagawa ang mataas na kalidad na pagputol sa mga profile na may plasma torch, at pagputol ng mga rat hole gamit ang oxyfuel torch.



Input/output roller table

Sa pamamagitan ng paggana ng mga roller table, ang H-beam coping machine ay nakakamit ang mataas na automation na tumatakbo upang bawasan ang paggawa at dagdagan ang produksyon.

Cross conveyor â pagbabawas

Sa pamamagitan ng pinagsamang cross conveyor sa output roller table ng PKGBeam Robot Cutting Machines, ang mga bahagi pagkatapos ng pagputol ay maaaring ilipat sa lugar na kinakailangan, nang hindi ginagamit ang kreyn upang bawasan ang panganib ng kreyn sa 0.
