Profile Plasma Cutting Line

JINFENG® ay ang propesyonal na tagagawa at supplier ng ChinaProfile Plasma Cutting Linemay abot kayang presyo. AngProfile Plasma Cutting Lines ay mataas na pagganap ng plasma Robot profile cutting lines upang isagawa ang plasma cutting sa iba't ibang steel profile ng bulb, strip, angle, T-beam, Channel, H beam o I beam gamit ang robot arm.

PRG 400



Profile Plasma Cutting Lines



Para sa lahat ngProfile Plasma Cutting Lines at plasma cutting machine na ginawa ng JINFENG WELDCUT ay magkakaroon ng 2 taong warranty, at kung saan ay Nilagyan ng mga opsyonal na bahagi tulad ng Roller tables, cross conveyor, inkjet marking, dust filter, plasma cutting system, output belt-plate conveyor, tilters at sumusuporta sa lahat ng CAD-CAM interface. Ang PRGProfile Plasma Cutting Lines ay ang pinaka-advanced na robotic plasma cutting line upang mapataas ang produktibidad para sa mga End-user mula sa iba't ibang industriya.



Mga pagtutukoy



Modelo	bombilya	Maghubad	anggulo	E-anggulo	T-beam	Channel	H-beam	Ang haba	Timbang
PRG 400	80*5mm â 400*20mm	100*5mm â 400*20mm	100*75mm- 300*150mm	75*75mm- 180*180mm	100*50mm- 350*150mm	100*50mm- 400*115mm	N/A	12000mm	1.5T
PRG 600	80*5mm â 550*20mm	100*5mm â 600*30mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 500*200mm	100*50mm- 400*200mm	150*150mm- 400*200mm	12000mm	2.5T
Suportahan ang Plasma cutting, Plasma marking, Inkjet marking, CAD-CAM software



Tampok At Aplikasyon



1.Ang PRGProfile Plasma Cutting LineAng s ay isang high automation cutting equipment na isinama sa isang ABB six axis robot arm. Sa pamamagitan ng isang pangunahing operasyon ng isang operator, sinisimulan ng linya ang awtomatikong pagproseso mula sa paglo-load ng materyal at pagbabawas ng mga bahagi pagkatapos ng pagputol ng plasma.

2. Ang linya ay maaaring maging ganap na pagsasama sa sistema ng MES at Payagan ang remote control sa pamamagitan ng team viewer para sa mga inhinyero mula sa tagagawa upang madaling maisagawa ang malayuang pagsusuri upang malutas ang mga problema sa pamamagitan ng internet nang hindi nagpapadala ng mga inhinyero sa nagtatrabaho na site.

3. Ang CNC system ay nagbibigay ng ganap na kontrol sa lahat ng pangunahing line system (robot, roller table, cross conveyor, measuring cart at gripper, ang marking system)ã

4.Maaaring basahin ang *.gen file na ginawa mula sa Tribon/AM, DSTV file na na-export mula sa TEKLA design software at iba pang mga format.

5.ItoProfile Plasma Cutting Lines ay malawakang ginagamit sa Shipbuilding, shipyard at offshore para sa plasma cutting ng stiffener para gawing flat panel, double bottom construction, subassemblies, bulkheads, webs, micro panel para sa iba't ibang sasakyang-dagat/Ships. Sa PRGProfile Plasma Cutting Lines, ang mga shipyards o paggawa ng mga barko ay maaaring tumaas ang kanilang produksyon at mabawasan ang mga manggagawa.



Mga Detalye



Ang PRG400Profile Plasma Cutting Lines ay binubuo ng:

Mga tilter para sa pagbaligtad ng mga profile

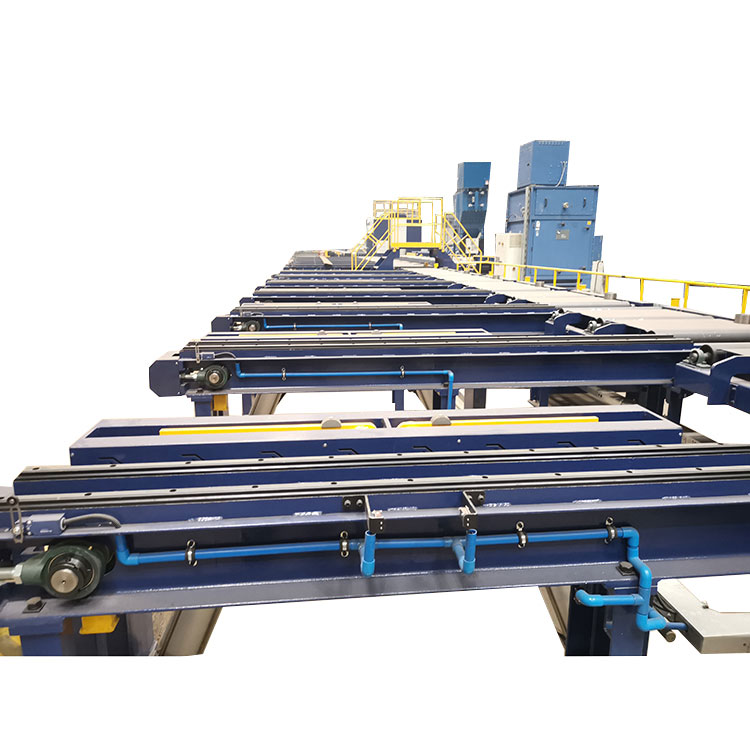

Roller conveyor bilang buffler

Cross conveyor para sa paglo-load

Pagsukat ng cart at gripper

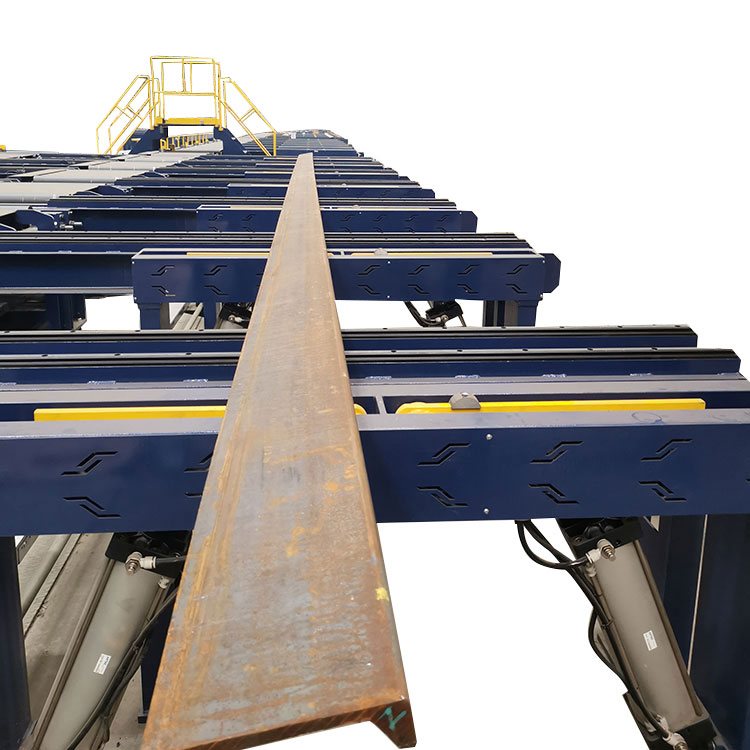

Input Roller table

Inkjet marking device,

Robot plasma cutting chamber na may dust filter

Maikling bahagi ng pag-uuri ng belt-plate conveyor

Output roller table para sa mahabang bahagi

Cross conveyor para sa mahabang bahagi

Mga tilter para sa manu-manong paggiling

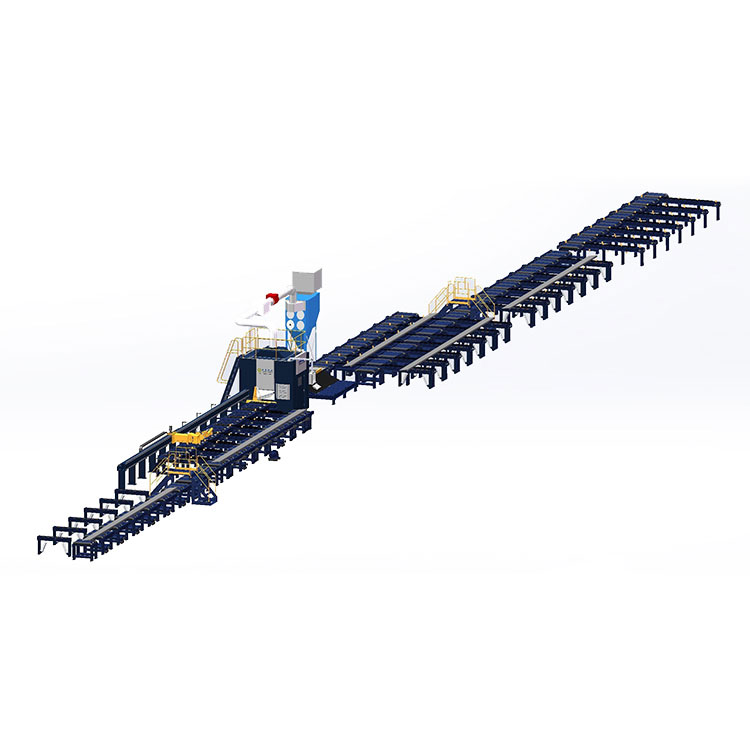

View ng istraktura

Pagsukat ng cart at gripper

Ang pagpapakain sa profile sa cutting chamber sa parehong oras upang masukat ang haba ng profile na pinapakain.



Inkjet marker

Sa pamamagitan ng inkjet marking device para mag-print ng mga titik, numero, simbolo at baluktot na linya (kabaligtaran na mga linya)

Robot cutting chamber

Sa pamamagitan ng pag-install ng 6 axis robot arm sa loob ng cutting chamber upang maisagawa ang mataas na kalidad na pagputol sa mga profile. Ito ang mahalagang bahagi ng buong PRG400Profile Plasma Cutting Lines.



Belt-plate conveyor at receiving table

Sa pamamagitan ng nilagyan ng belt-plate conveyor pagkatapos ng cutting chamber, ang PRG400Profile Plasma Cutting Lines ay maaaring awtomatikong pag-uri-uriin ang mga maikling bahagi at awtomatikong output ang mga bahagi. Ang maikling bahagi ay itinulak ng isang pusher sa receiving table para madaling maisagawa ng operator ang mga maikling bahagi.



Mga Tilter

Sa PRG400 Robot plasma cutting machine mayroong 3 grupo ng mga profile tilter na naka-install. Ang unang pangkat ay para sa pagbaligtad ng mga bombilya 180 degrees upang gawing ulo ang bombilya sa ibaba. Ang iba pang 2 grupo ay i-overturn ang mga bahagi para hayaan ang mga operator na gumawa ng manu-manong paggiling upang alisin ang burr sa magkabilang panig ng mga bahagi pagkatapos ng pagputol.
