Pipe Cutting Machine na May Chuck

XLG

Pipe Cutting Machine na May Chuck

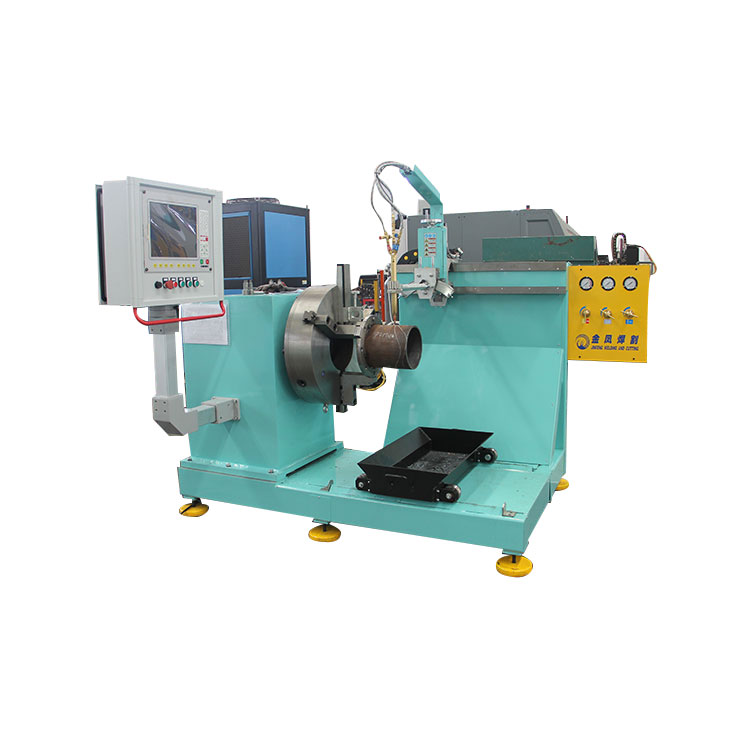

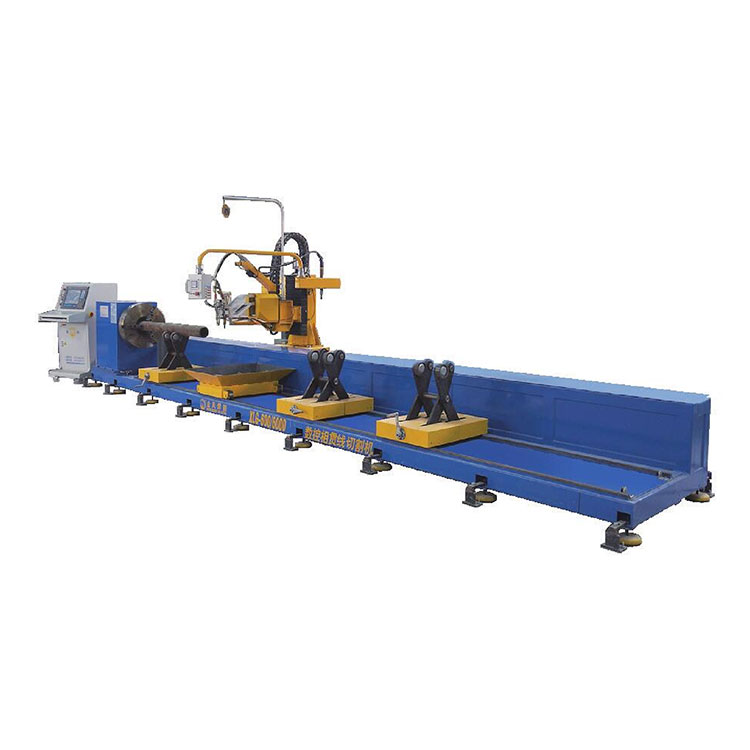

Para sa lahat ngPipe Cutting Machine na May Chuckna ginawa ng JINFENG WELDCUT ay ihahatid sa End-user na may 2 taong warranty, at kung saan ay Nilagyan ng chuck upang i-clamp ang bilog na tubo at iikot ang tubo habang pinuputol, mga tagasuporta para sa tubo. Ang plasma cutting torch at oxy flame cutting torch ay nakakabit sa gumagalaw na karwahe na maaaring gumalaw sa haba ng tubo. Sinusuportahan ng makina ang lahat ng mga interface ng CAD-CAM bilang mga opsyon. Ang XLGPipe Cutting Machine na May Chuckay ang pinaka-advanced na thermal cutting machine para sa pipe upang mapataas ang produktibidad para sa mga End-user mula sa iba't ibang industriya.

Mga pagtutukoy

Suportahan ang Plasma cutting, Plasma marking, Inkjet marking, CAD-CAM software

Tampok At Aplikasyon

1.Ang XLGPipe Cutting Machine na May Chuckmaaaring mag-alok ng mataas na kalidad na paggupit ng tapyas, paggupit ng butas, paggupit ng patayo para mabawasan ang mga gawaing masa sa susunod at gawing madali para sa koneksyon ng hinang sa susunod na proseso.

2. Ang pipe cutting machine ay maaaring maging ganap na integration sa MES system at Payagan ang remote control sa pamamagitan ng team viewer para sa mga inhinyero mula sa tagagawa upang madaling maisagawa ang remote na diagnosis upang malutas ang mga problema sa pamamagitan ng internet nang hindi nagpapadala ng mga inhinyero sa nagtatrabaho site.

3. Sinusuportahan ng CNC software ang cutting operation at manual programming ng mga bahagi batay sa mga macro na isinama sa CNC. Ang CNC ay may import interface para sa data file na na-export mula sa TEKLA design software.

4.Itong XLGPipe Cutting Machine na May Chuckay malawakang ginagamit sa Shipbuilding, shipyards, offshore, steel Construction, steel structure, piping, para sa plasma cutting at oxy flame cutting ng mga pipe para gumawa ng mga stadium, tulay, theme park, expo center, airport, shopping mall, trusses, skids, frame, jacket, jack up, support frame, pipelines atbp.

Sa pamamagitan ng pagdaragdag ng XLGPipe Cutting Machine na May Chucksa pasilidad ng produksyon, ang mga End-user mula sa iba't ibang industriya ay maaaring pataasin ang kanilang produksyon at bawasan nang husto ang mga manggagawa.

View ng istraktura

1.CNC control system

Ang pangunahing control unit ng CNC ay isang pang-industriya na controller, na isinama sa touch screen. Sa interpolation ng hardware board card, ang CNC ay may maaasahang katatagan at madali at maginhawang mga kable. Gamit ang karaniwang G code, madali para sa operator na matuto at magpatakbo sa makina. Sinusuportahan ng CNC system ang 3 operating mode: Flame cutting, Plasma cutting at demonstration.

Ang software freepipe ay isang library ng Macros, na isinama sa software ng CNC system at madali para sa operator para sa manual programming.

2.Chuck

Ang bilog na tubo sa isang dulo ay naka-clamp sa chuck, ang kabilang dulo ay sinusuportahan ng libreng tagasuporta. Ang kapangyarihan ng chuck upang i-on ang pipe na umiikot para sa pagputol gamit ang cutting head upang mapagtanto ang awtomatikong pagputol.

3.Pagputol ng ulo sa gumagalaw na cart

Ang gumagalaw na cart ay gumagalaw sa haba ng pipe upang dalhin ang cutting head upang masakop ang buong haba ng pipe upang mapagtanto ang pagputol sa pipe na may iba't ibang haba.

4. Tagasuporta ng tubo

Ginagamit ito para sa pagsuporta sa haba ng tubo na may ilang hanay ng tagasuporta. Ang pipe supporter ay kinokontrol ng isang bidirectional screw sliding nut, at ang sliding nut ay nilagyan ng bias support frame, na maaaring iakma upang umangkop sa iba't ibang laki ng diameter ng pipe. Ang rolling wheel bracket ay maaaring ilipat kasama ang longitudinal rail sa base table, kaya ang supporting point ay maaaring iakma ayon sa haba ng pipe.
