Box Column End-Face Milling Machines

Magbibigay ang Jinfeng Weldcut ng may 1 taong warranty para sa kahon ng End-Face Milling Machines. Ang mga pangunahing electric elemento ng mga linya ng produksyon ng kahon ng beam ay napili mula sa sikat na tatak ng mundo na magdadala ng mas maginhawa para sa mga gumagamit upang mahanap ang mga bahagi sa lokal nang hindi nakakakuha mula sa malayo mula sa China. Ang kahon ng end-face milling machine ay ang pinaka advanced at mataas na kahusayan na mga kagamitan upang madagdagan ang pagiging produktibo para sa mga end-user mula sa mga istruktura ng bakal, konstruksiyon ng bakal at mataas na gusali.

View ng istraktura

Ang solong end-face milling machine nang hindi nakikipagtulungan sa roller table at cross cart.

Mga pagtutukoy

1	Pinakamataas na lapad ng paggiling	2000 mm
2	Pinakamataas na taas ng paggiling	1500 mm
3	Milling head motor power	7.5 kw
4	Bilis ng pag -ikot ng spindle ng paggiling ulo (manu -manong paghahatid ng shift)	110-630 r/min
5	Pinakamataas na diameter ng ulo ng pamutol ng ulo ng paggiling	Φ250 mm
6	Outer diameter ng spindle end ng paggiling ulo	Φ128.57 mm
7	Milling head spindle end number	ISO 50
8	Panloob na taper ng paggiling ng ulo ng spindle	7:24
9	Pagpapalawak at pag -urong ng halaga ng paggiling ng ulo ng spindle	100 mm
10	Horizontal Feed Motor Power	2.9 kw
11	Iangat ang lakas ng motor ng feed	1.8 kw
12	Kapangyarihan ng istasyon ng pump ng workbench	4 kw
13	Ang pag -angat at pagbaba ng paggiling ng ulo	Regulasyon ng bilis ng walang hakbang
14	Pahalang na slide feed	Regulasyon ng bilis ng walang hakbang
15	Ang presyon ng hydraulic system	10 MPa

Tampok at application

Ang Box Column End-Face Milling Machines ay isang mahusay na produkto na inilunsad ng Jinfeng Welding and Cutting Company para sa industriya ng istraktura ng bakal. Ito ay isang paggiling machine na espesyal na idinisenyo para sa paggiling sa end-face ng mga box beam (mga haligi ng kahon) at H beam. Sa paglipas ng mga taon, pagkatapos ng patuloy na pag -optimize at pagpapabuti, ang pagganap ay naging mas perpekto, na tinatanggap ng mga customer sa bahay at sa ibang bansa, at ang saklaw ng merkado ay medyo mataas. Ang aparato ay may mga sumusunod na pakinabang:

1.1Machine bed-frame, ang haligi ay gawa sa mabibigat na bakal sa isang piraso, na may mataas na lakas, mahusay na pagtutol sa nakakagulat.

1.2Adopting malaking ulo ng paggiling ng ulo, na may mabilis na bilis ng paggiling na may mataas na kahusayan.

1.3Ang bed-frame ay takip na may proteksyon ng proteksyon ng metal, mahusay na lakas at mataas na pagganap.

Simple at maginhawang operasyon, maaasahang pagtatrabaho, simpleng istraktura, madaling pagpapanatili.

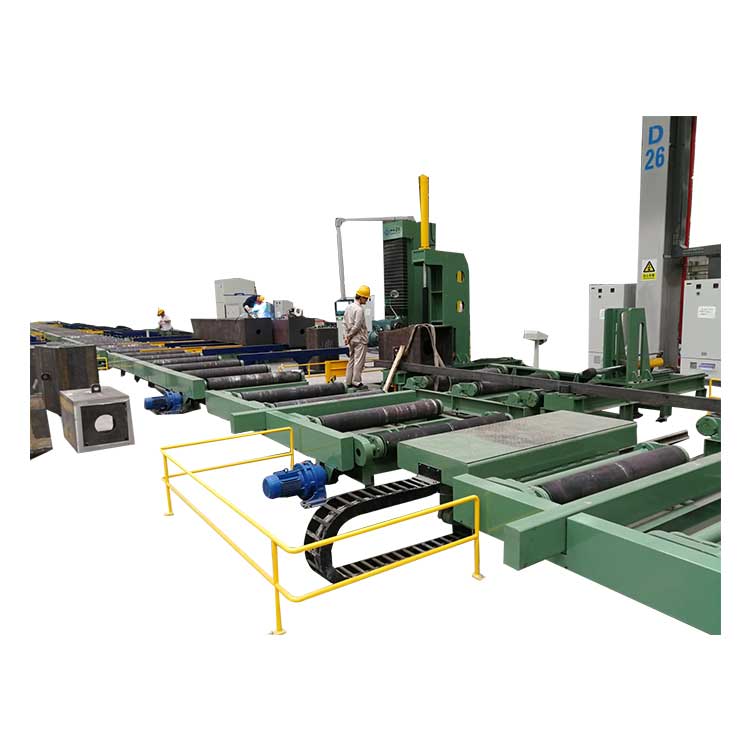

Box Column End-Face Milling Machines na naka-install sa pabrika ng mga gumagamit

Paano makagawa ng isang welded box beam mula sa bakal plate?

Ang sumusunod ay ang tsart ng daloy ng produksyon para sa paggawa mula sa mga plato hanggang sa h beam at pangwakas na inspeksyon.

Tsart ng daloy ng produksyon
