T Beam Welding Lines

T10 T beam welding lines

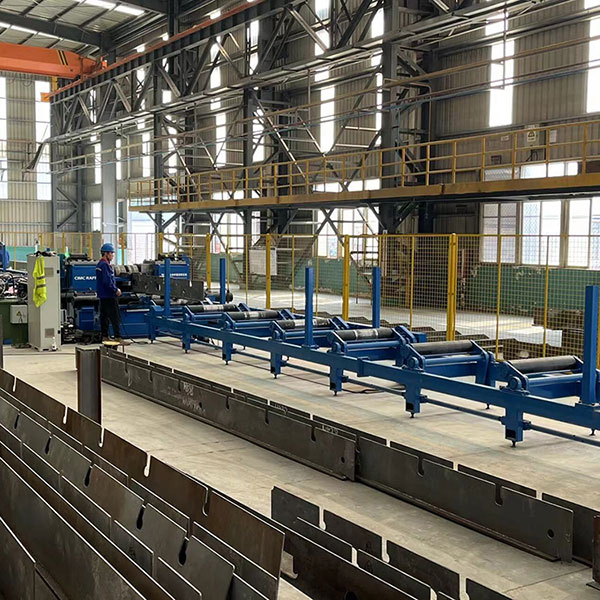

Ang T10 automatic T beam welding lines ay malawakang ginagamit sa Shipyards at paggawa ng mga barko, na mga high performance na T beam production lines na sinamahan ng iba't ibang kagamitan at tool na gawa ng JINFENG WELDCUTna siyang propesyonal na tagagawa ng China at supplier ng T beam welding lines na may abot-kayang presyo. Ang T beam welding lines ay nagbibigay ng higit na kaligtasan at mataas na kahusayan para sa produksyon ng mga Box beam.

Ang JINFENG WELDCUT ay magbibigay ng 1 taong warranty para sa T beam welding lines. Ang mga pangunahing elemento ng kuryente ng mga produksyon ng T beam ay pinili mula sa sikat na tatak sa mundo na magdadala ng mas maginhawa para sa mga User na mahanap ang mga bahagi sa lokal nang hindi nakakakuha mula sa malayong distansya mula sa China. Ang T15 Automatic T beam welding lines ay ang pinaka-advanced at mataas na automation production lines para mapataas ang productivity para sa End-users mula sa iba't ibang industriya.

View ng istraktura

Mga pagtutukoy

Tampok At Aplikasyon

1-Mga tipikal na uri ng T-beam na maaaring gawin sa T beam welding lines

2. Ang T10 T beam welding lines ay mataas na automation production lines para makagawa ng welded T beam na may mas kaunting manggagawa at mas kaunting crane.

3. Ang linya ay maaaring maging ganap na pagsasama sa MES system at kumpletuhin ang real-time na komunikasyon sa pagitan ng upper computer at ng control system, kumpletuhin ang pagkolekta ng data ng kagamitan, i-upload ang lahat ng nakolektang data sa factory MES system (o ang upper centralized control system), at tiyakin ang pagiging maagap at pagiging epektibo ng paghahatid ng impormasyon.

4. Ang T beam welding lines na ito ay malawakang ginagamit sa mga inshipyard, paggawa ng mga barko at istrukturang bakal, para sa welding T beam, T-bar para sa mga ice breaker vessel, o steel construction building, at steel structures, o tulay atbp.

5. Ang nababaluktot na disenyo ng mga kagamitan sa hinang ay nagbibigay-daan upang suportahan ang anumang mga tatak ng mga pinagmumulan ng kapangyarihan ng hinang.

6. Available ang CE, ECA certificated.

7. Ang T beam welding lines na ito ay nagbibigay ng produksyon mula sa light duty beam hanggang sa napakabigat na duty beam na may malaking kapal nang hindi binabago ang anumang mga kasangkapan o kagamitan.

8. Mula sa assembling hanggang sa straightening ang buong pagproseso ay hindi na kailangan ng anumang crane, na lubos na nakakabawas sa panganib ng paggamit ng cranes.

T beam welding lines  binubuo ng mga makina at kagamitan na nakalista dito, para makagawa ng welded T-beam:

CNC flame cutting machine, multi-head

Ang makinang ito ay nilagyan ng mga multi-heads strip cutting torches na naka-install sa CNCFlame cutting machine para sa mga kumpanya ng konstruksiyon ng bakal, mga shipyard na maraming strips na gupitin. Kadalasan ang mga strip ay ginagamit sa negosyo ng istruktura ng bakal bilang web at mga flanges upang makagawa ng welded H beam o sa mga shipyards bilang web at flanges upang makagawa ng mga T beam para sa mga stiffener ng sisidlan.

Mga pagtutukoy

Flange chamfering machine

Ang flange chamfering machine ay isang espesyal na kagamitan na idinisenyo para sa chamfering ng flange plate sa industriya ng istruktura ng bakal. Ito ay may mga pakinabang ng mabilis na bilis ng chamfering, mahusay na pagbuo ng R-angle, simpleng operasyon, maaasahang trabaho, at maliit na bakas ng paa. Ito ay partikular na angkop para sa industriya ng istruktura ng bakal na gumagawa ng mass T-beam.

Ginagamit ng makinang ito ang prinsipyo ng pag-roll at pagpindot upang mabilis at mahusay na igulong ang mga gilid ng mga blangko ng materyal upang gawing bilugan ang mga ito, na maaaring palitan ang tradisyonal na proseso ng manual deburring, chamfering, at rounding. Ang mga bilugan na sulok ay nabuo nang pantay, na may magandang hitsura. Ang makinang ito ay may kahusayan sa produksyon upang mabawasan ang lakas ng paggawa ng mga manggagawa. Sa pamamagitan ng pag-roll sa gilid ng plato, ang konsentrasyon ng stress sa gilid ng plato ay nabawasan. Ang makinang ito ay may mga katangian ng ligtas at maginhawang paggamit, matatag na paghahatid, mataas na antas ng automation, at mahabang buhay ng serbisyo.

Pangunahing teknikal na data

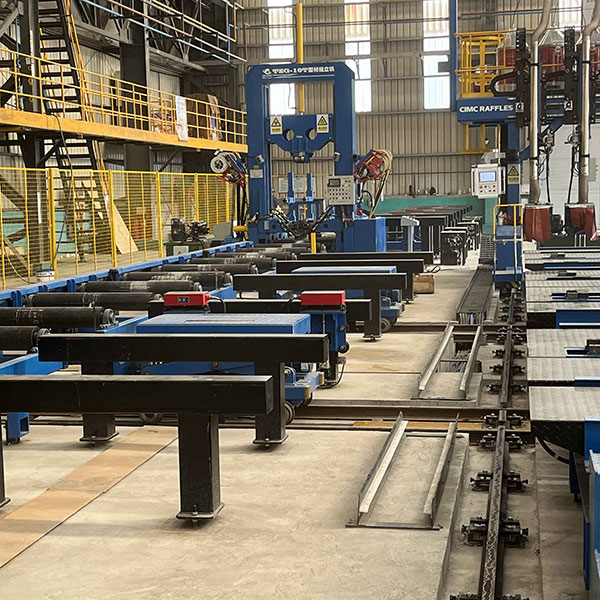

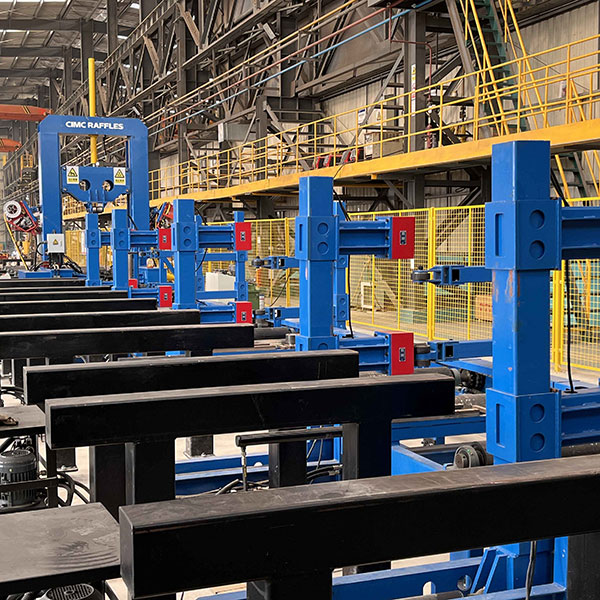

T beam assembling machine

Ang T-beam assembling machine ay espesyal na idinisenyo para sa shipyard, ship building company para gawin ang T-beam.

Sa pangunahing makina 2 panig ay mayroong 2 grupo ng mga gas shield welding gun, sa panahon ng pag-assemble ng2sets ng welding guns tack welding sa parehong oras. Ang distansya sa pagitan ng 2 welding gun sa isang gilid ay adjustable upang matugunan ang iba't ibang pangangailangan ng iba't ibang laki ng detalye ng T-beam, pagkatapos ay maaaring matugunan ang tack-welding na lakas ng iba't ibang detalye ng beam.

Sa pangunahing makina mayroong maraming set ng flange/panel at web clamping wheels upang matiyak ang katumpakan ng pagpoposisyon ng mga beam na kailangang i-assemble.

Matutugunan din ng makinang ito ang pangangailangan niyan sa pag-assemble ng web at flange/panel na hindi center-alignment. Ang clamping wheels para sa flange/panel sa pangunahing makina, Maaaring ayusin ng User ang distansya sa pagitan ng center line ng clamping wheels at center line ng web. Ang pagsasaayos ay maginhawa at maaasahan.

T beam Welding Gantry

Ang T-beam welding gantry machine ay espesyal na dinisenyo para sa pagwelding ng T-beam para sa shipyard. Ang pangunahing makina ay nasa uri ng portal na may multi-layer na istraktura, na may mahusay na katatagan, malaking kapasidad sa paglo-load. Sa gantry mayroong 6 na set ng welding heads, sa bawat ulo ay may isang set ng  CO2/MAG welding torche, sa bawat welding head ay may isang indibidwal na laser tracing device. Ang 2 set ng welding torches ay maaaring magwelding sa parehong T-beam sa parehong oras. Sa tuktok na platform ng makina ay maaaring maglagay ng multi-spool ng welding wire, kaya maaaring mabawasan nang malaki ang oras para sa pagpapalit ng welding wire upang mapataas ang kahusayan sa pagtatrabaho.

Upang magtrabaho kasama ang welding gantry mayroong isang welding table na may mga nakakakalmang piraso upang i-clamp ang T beam na nangangailangan ng buong hinang.

T beam Hydraulic straightening machine

Ang TJZ10 T-beam straightening machine ay isang espesyal na kagamitan sa straightening na idinisenyo para sa welded T-beam production sa shipyards at shipbuilding industry. Ito ay may kalamangan sa mabilis na bilis ng pagtuwid, mababang pagkonsumo ng enerhiya, pagkawala ng ingay, simpleng operasyon, maaasahang pagtatrabaho, at mataas na kaligtasan. Ito ay espesyal na angkop para sa mass production ng T-beam sa pagtatayo ng istraktura ng bakal, paggawa ng barko at iba pang mga industriya.

Bakal na kariton

Ang kagamitang ito ay pangunahing ginagamit upang makipag-ugnayan sa proseso ng produksyon para sa workpiece mula sa conveying roller table o iba pang kagamitan hanggang sa kagamitang ipoproseso. Ang steelcart ay higit sa lahat ay may dalawang function ng aksyon: paglalakad at pag-aangat. Ang displacement ng workpiece ay maaaring kumpletuhin sa pamamagitan ng pagmamanipula at kontrol. Ang kagamitan ay may simpleng istraktura, maginhawang operasyon at matatag na operasyon.
