3-in 1 H Beam Welding Lines

Ang JINFENG WELDCUT ay isang propesyonal na tagagawa at supplier ng China ng 3-in 1 H beam welding lines na may abot-kayang presyo. Ang 3-in 1 H beam welding lines ay isinama sa assembling, welding at straightening sa flange pagkatapos ng welding sa isang makina para sa paggawa ng welded H-beam o T-beam. Maaari itong mapagtanto ang produksyon sa welded H-beam o T-beam na may mabilis na bilis at mataas na katumpakan, na may mga tampok ng simpleng operasyon, hindi gaanong inookupahan na espasyo at mas kaunting paggawa.

Paglalarawan ng Produkto

ZHJ3-in 1 H beam welding lines

Ang JINFENG WELDCUT ay isang propesyonal na tagagawa at supplier ng China3-in 1 H beam welding linesna may abot-kayang presyo. Ang3-in 1 H beam welding linesay isinama sa assembling, welding at straightening sa flange pagkatapos ng welding sa isang makina para sa paggawa ng welded H-beam o T-beam. Maaari itong mapagtanto ang produksyon sa welded H-beam o T-beam na may mabilis na bilis at mataas na katumpakan, na may mga tampok ng simpleng operasyon, hindi gaanong inookupahan na espasyo at mas kaunting paggawa.

Para sa lahat ng3-in 1 H beam welding linesna ginawa ng JINFENG WELDCUT ay magkakaroon ng 12 buwang warranty, na siyang pinakamataas na kahusayan ng makina upang mapataas ang produktibidad para sa mga End-user mula sa istrukturang bakal, tulay, konstruksyon.

Mga pagtutukoy

Modelo	ZHJ15	ZHJ18	ZHJ20
T-Beam web Taas (H)	200~1500mm	200-1800	200-2000mm
Kapal ng web (d)	6~12mm	6~19mm	6~30mm
Lapad ng flange (B)	200~800mm	200~1000mm
kapal ng flange (t)	6~25mm	6~40mm
Haba ng sinag (L)	4000~15000mm	4000~15000mm	4000~15000mm
Materyal na sinag	Q235
Uri ng hinang	Lubog na arc transverse fillet welding
Pinagmumulan ng kapangyarihan ng hinang	Single wire o twin wire type	Isang kawad	Isang kawad
Bilis ng output ng welding	200~1000 mm/min
Anggulo ng tanglaw:	45° fine adjustment
Hydraulic pressure	≤16 MPa
Sistema ng pagbawi ng pagkilos ng bagay	2 set
Dami ng flux hopper	2×50L
Input conveyor roller:	12000 mm
Output conveyor roller:	12000 mm
Pangunahing kapangyarihan ng makina	14.5kW
Hydraulic system:	1 set
Yunit ng straightening	1 set, isinama sa makina
Power supply:	AC/380 V/50 Hz/3PH
Kakayahang ituwid	6-40mm

Tampok At Aplikasyon

3-in 1 H beam welding linesay may pinagsamang function ng H beam, T-beam assembly, welding at flange deformation straightening pagkatapos ng welding. Sa gayon maaari nitong tumpak at mabilis na mapagtanto ang produksyon ng H beam at T beam. Ito ay may mga sumusunod na pakinabang: simpleng operasyon, mas kaunting gastos sa paggawa at maliit na lugar na sumasakop.

Ang linyang ito ay may dalawang opsyonal na proseso ng hinang para piliin mo ayon sa structural steel plate na i-welded:

OPTION A: Single arc twin wire welding na kung saan ang deposition rate ay 40% na mas mataas kaysa sa general single arc single wire submerged arc welding, Sot ito ay angkop lalo na para sa istraktura ng bakal na kapal kung saan ang kapal ay mas mababa sa 20mm.

OPTION B: Single arc single wire welding. Ito ay angkop para sa mas malaking hanay ng plate kapal hinang.

Mga Detalye

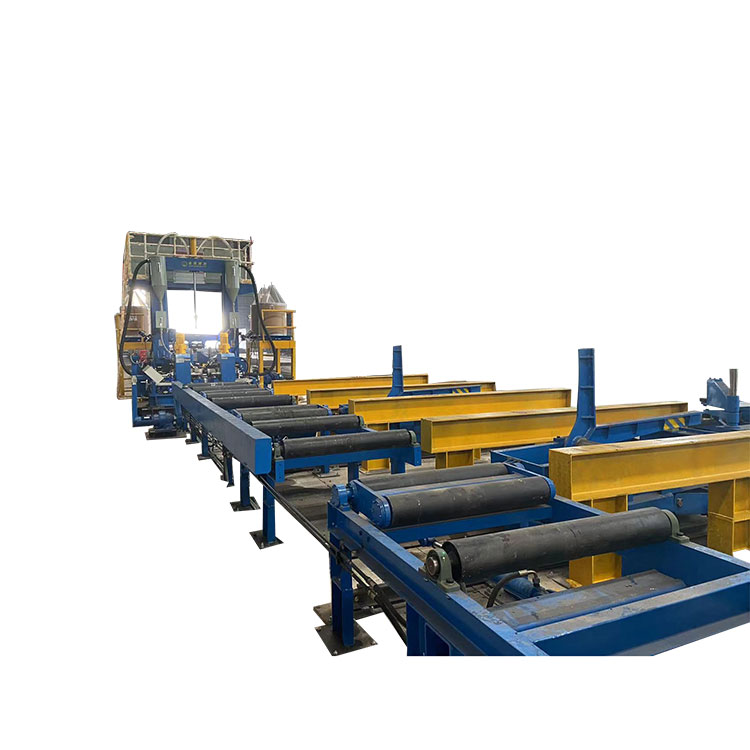

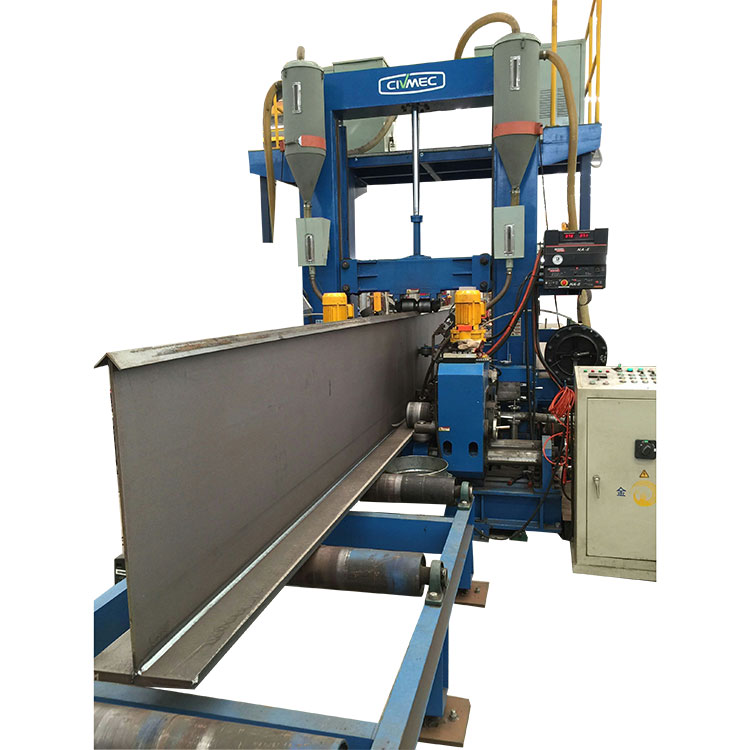

Ang karaniwang ZHJ3-in 1 H beam welding linesBinubuo ng isang input roller table, pangunahing welding at straightening station, output roller table. Sa pangunahing istasyon ng welding at straightening doon ay naka-install na may mga flux recovery unit, welding head na may torch at clamping device para sa flange at web. Kasama rin sa standard line ang welding power sources, hydraulic station at control operation box.

1. Pamantayang ZHJ3-in 1 H beam welding lines

2. OPTION 1:

Alinsunod sa iba't ibang kahilingan mula sa mga customer, nagbibigay din kami ng configuration para sa ZHJ3-in 1 H beam welding linesgaya ng sumusunod:

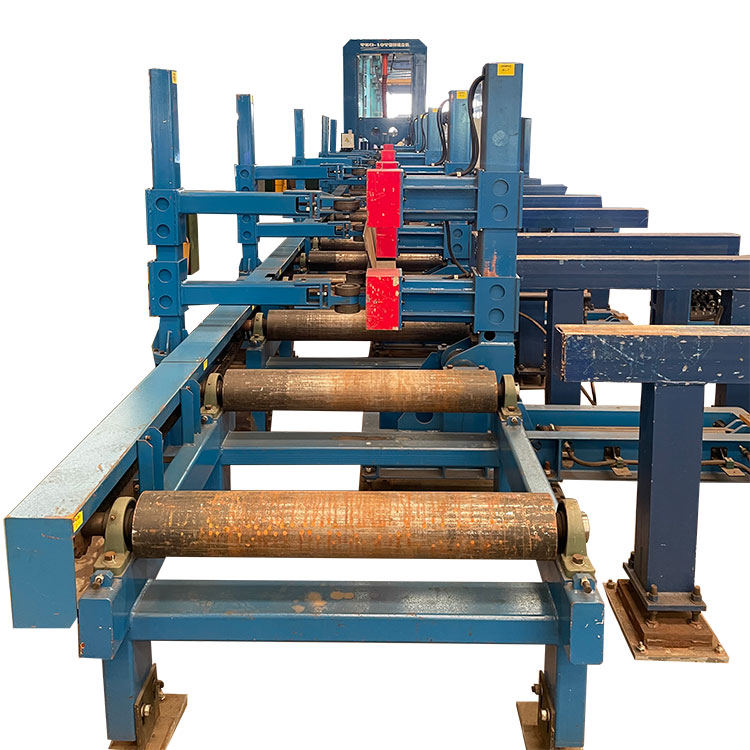

Batay sa karaniwang 3-in-1 H beam welding lines, mayroong magdagdag ng isang set ng web-loader, na binubuo ng 4 na pcs ng magnet loading arm at 4 na pcs ng web supporter. Sa bawat web loading arm mayroong 2pcs ng magnet para sa paghawak ng steel web plate.

3. OPSYON 2:

Alinsunod sa iba't ibang kahilingan mula sa mga customer, nagbibigay din kami ng configuration para sa ZHJ3-in 1 H beam welding linesgaya ng sumusunod:

Batay sa itaas, maaari tayong magdagdag ng isang set ng 90 degrees beam flipper sa output roller table para ibagsak ang welded beam sa pahalang na posisyon.

3. OPSYON 3:

Maaaring kailanganin ng ilang mga customer na dagdagan ang output ng produksyon, kailangan nila ng isang linya ng hinang upang binubuo ng 2 set ng welding station. Ang unang welding station para sa welding 1st flange at web upang bumuo ng T beam, ang ika-2 para sa welding ng welded T-beam at 2nd flange upang bumuo ng H beam.

3.1 Kaya Batay sa karaniwang 3-in-1 H beam welding lines, magdagdag ng isang set ng web-loader, na binubuo ng 4 na pcs ng magnet loading arm at 4 na pcs ng web supporter. Sa bawat web loading arm mayroong 2pcs ng magnet para sa paghawak ng steel web plate.

3.2 Upang magdagdag ng isang set ng 90 degrees beam flipper sa output roller table ng 1st welding station para ibaligtad ang welded beam sa pahalang na posisyon.

3.3 Upang magdagdag ng isang uri ng chain na cross conveyor upang ilipat ang T-beam nang pahalang sa 2nd welding station.
