H Beam Welding Lines

H beam welding lines

VHAH beam welding linesay mataas na pagganap na mga linya ng produksyon ng H beam na sinamahan ng iba't ibang kagamitan at kasangkapan na ginawa ni JINFENG WELDCUT na siyang propesyonal na tagagawa at supplier ng China.H beam welding linesna may abot-kayang presyo. AngH beam welding linesmagbigay ng higit na kaligtasan at mataas na kahusayan para sa produksyon ng H beam o T beam.

Magbibigay ang JINFENG WELDCUT ng 2 taong warranty para saH beam welding lines. Ang mga pangunahing elemento ng kuryente ng mga produksyon ng H beam ay pinili mula sa sikat na tatak sa mundo na magdadala ng mas maginhawa para sa mga User na mahanap ang mga bahagi sa lokal nang hindi nakakakuha mula sa malayong distansya mula sa China. Ang VHFH beam welding linesay ang pinaka-advanced at mataas na mga linya ng produksyon ng automation upang mapataas ang produktibidad para sa mga End-user mula sa iba't ibang industriya.

Mga pagtutukoy

Tampok At Aplikasyon

1.Ang VHAH beam welding linesay mataas na mga linya ng produksyon ng automation upang makagawa ng welded I beam at H beam na may mas kaunting mga manggagawa at mas kaunting crane.

2. Ang linya ay maaaring maging ganap na integrasyon sa MES system at kumpletuhin ang real-time na komunikasyon sa pagitan ng upper computer at ng control system, kumpletuhin ang koleksyon ng data ng kagamitan, i-upload ang lahat ng nakolektang data sa factory MES system (o ang upper centralized control system), at tiyakin ang pagiging maagap at pagiging epektibo ng paghahatid ng impormasyon.

3. Ang disenyo at proteksyon ay dapat matugunan ang mga kinakailangan ng mga kaugnay na pambansang pamantayan at pangangalaga sa kapaligiran; Ang mga kagamitang pangkaligtasan at proteksiyon na mga aparato ay dapat matugunan ang mga nauugnay na pamantayang pang-industriya;

4.ItoH beam welding linesay malawakang ginagamit sa Shipbuilding, shipyard at steel construction at steel structures, offshore, onshore, para sa welding T-beam para sa shipyards at shipbuilding, H-beam para sa steel construction at steel structures, o tulay atbp.

5. Ang nababaluktot na disenyo ng mga kagamitan sa hinang ay nagbibigay-daan upang suportahan ang anumang mga tatak ng mga pinagmumulan ng kapangyarihan ng hinang.

6. Available ang CE, ECA certificated.

7. Ang linyang ito ay nagbibigay ng produksyon mula sa light duty beam hanggang sa napakabigat na duty beam na may malaking kapal nang hindi binabago ang anumang mga kasangkapan o kagamitan.

8. Mula sa assembling hanggang sa straightening ang buong pagproseso ay hindi na kailangan ng anumang crane, na lubos na nakakabawas sa panganib ng paggamit ng cranes.

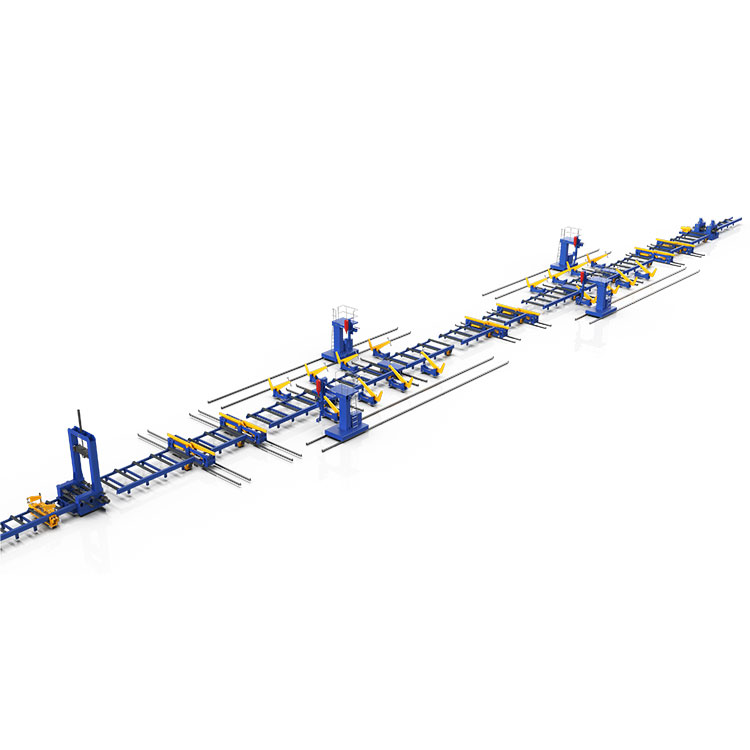

View ng istraktura

Listahan ng mga module ng kagamitan na ginamit saH beam welding lines

1-Assembling area, kasama ang:

Isang Vertical H beam assembling machine - para sa CO2/MAG spot welding sa assembly web at mga flanges sa I-shape.

Isang hanay ng Beam flipper upang i-overturn ang H beam mula sa posisyong âIâ tungong âHâ na posisyon para sa kaligtasan sa pagdadala sa roller table ng linya.

2-Welding area

Sa Welding area #1, kasama ang:

Dalawang set ng cantilever type H beam welding machine. Isa sa bawat welding machine na nilagyan ng 1 submerged arc welding head (sumusuporta sa Single arc welding o tandem arc welding technology).

Dalawang set ng beam tilters upang gawin ang H beam na nakaupo sa 45 degrees upang matiyak na magkaroon ng magandang welding position.

Isang set ng steel cart (binubuo ng 2 unit ng steel cart) para dalhin ang beam sa 2nd cantilever SAW welding machine pagkatapos makumpleto ang welding ng 1st welding seam.

Sa pagitan ng Welding #1 area at #2 area, mayroong isang set ng beam flipper para ibaligtad ang beam na na-welded na may 2 welding seams sa 180 degrees upang ang iba pang 2 welding seams ay nangangailangan ng welding upang harapin ang tuktok.

Sa Welding area #2, kasama ang pareho sa Welding area #1.

3-straightening area, kasama ang:

Isang set ng Beam flipper upang i-overturn ang H beam mula sa âHâ na posisyon sa âIâ na posisyon para sa straightening sa flange ng beam sa pamamagitan ng straightening machine sa susunod.

Isang H beam flange straightening machine - para sa pagtuwid ng mga flange ng H beam. Ang isang H beam ay may 2 flanges. Ang parehong mga flanges ay nangangailangan ng pagtuwid. Ngunit ang makina sa isang pagkakataon ay maaaring ituwid sa isang flange. Kaya pagkatapos makumpleto ang straightening ng 1 flange, pagkatapos ay ang beam flipper ay ibabagsak ang beam sa 180 degree upang gawin ang flange na kailangan straightening sa ilalim na bahagi.

Paano gumawa ng welded H beam/ I beam mula sa steel plate?

Ang sumusunod ay ang production flow chart para sa produksyon mula sa mga plates hanggang H beam at panghuling inspeksyon.

Tsart ng daloy ng produksyon
