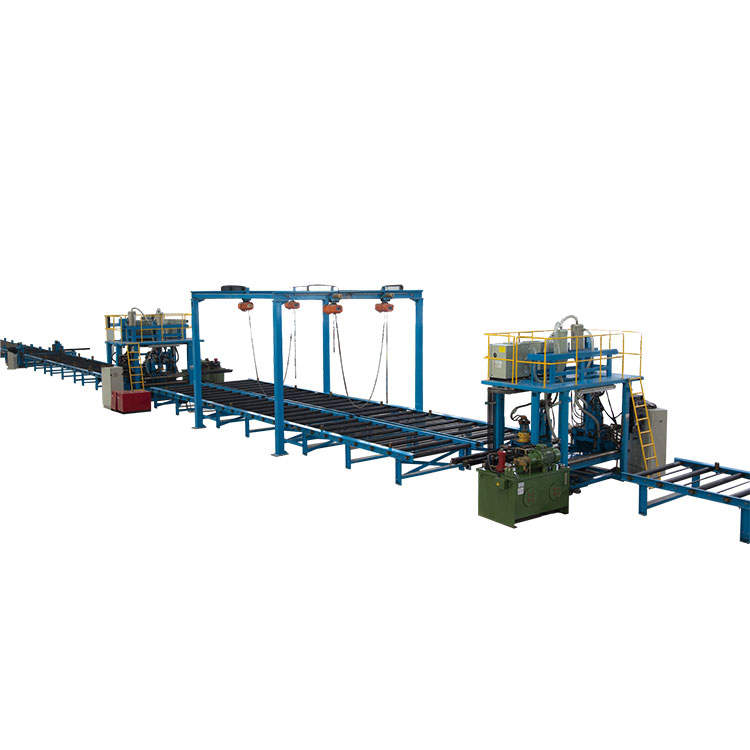

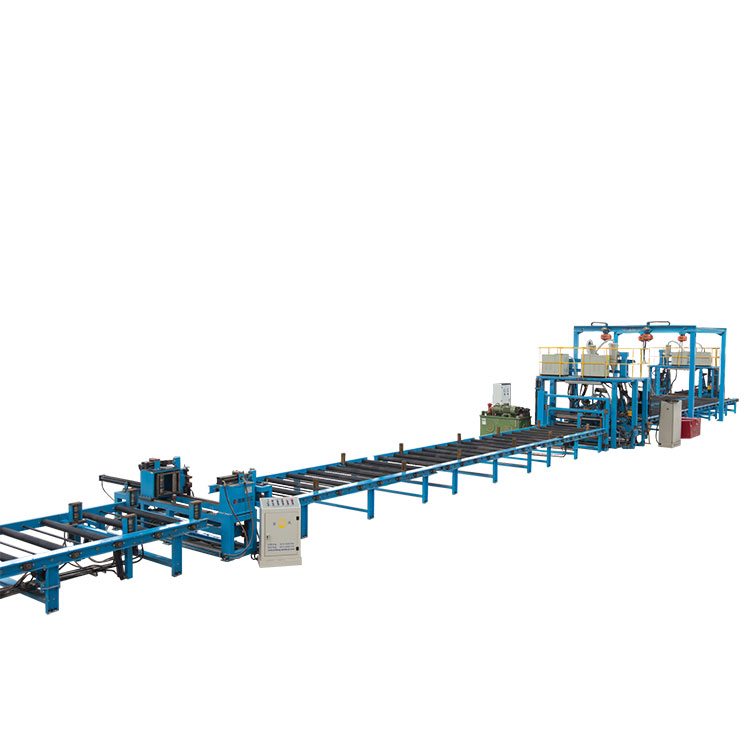

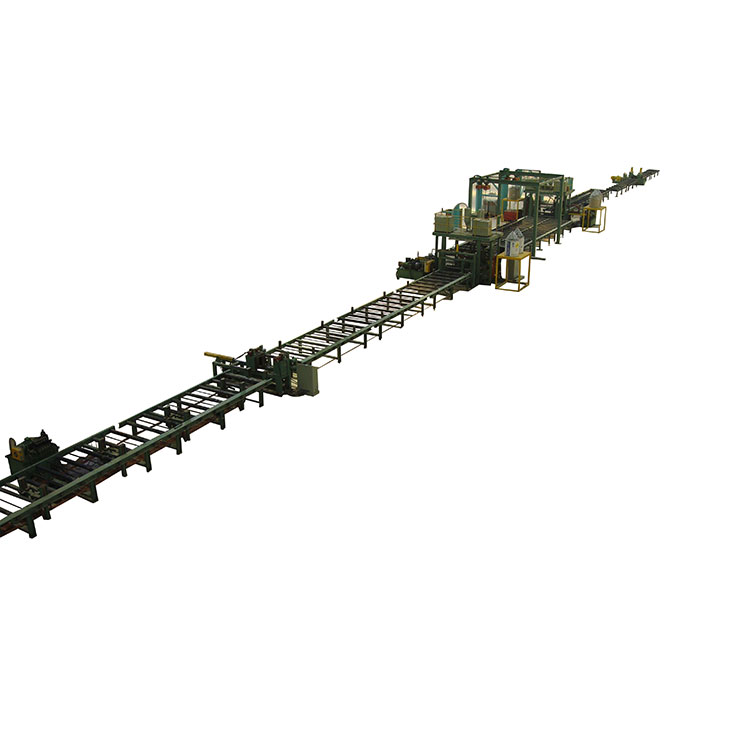

HW15Horizontal H beam welding linesay mataas na pagganap ng mga linya ng produksyon ng H beam na pinagsama sa iba't ibang mga kagamitan at tool, na ginawa ni JINFENG WELDCUT na siyang propesyonal na tagagawa ng China at supplier ng HWHorizontal H beam welding linesna may abot-kayang presyo. Ang HWHorizontal H beam welding linesmagbigay ng higit na kaligtasan at mataas na kahusayan para sa produksyon ng H beam o T beam.
Ang JINFENG WELDCUT ay magbibigay ng 2 taong warranty para sa HWHorizontal H beam welding lines. Ang mga pangunahing elemento ng kuryente ng mga produksyon ng H beam ay pinili mula sa sikat na tatak sa mundo na magdadala ng mas maginhawa para sa mga User na mahanap ang mga bahagi sa lokal nang hindi nakakakuha mula sa malayong distansya mula sa China. Ang HWHorizontal H beam welding linesay ang pinaka-advanced at mataas na mga linya ng produksyon ng automation upang mapataas ang produktibidad para sa mga End-user mula sa iba't ibang industriya.
Modelo |
HW3015 |
HW2015 |
|
H-beam na taas ng web |
300-1500mm |
200-1500mm |
|
kapal ng web |
5-14mm |
5-14mm |
|
H-beam flange width |
150-500mm |
150-500mm |
|
Kapal ng flange |
6-25mm |
6-25mm |
|
Tapper anggulo ng beam |
Max 15° |
Max 8° |
|
Haba ng H-beam |
5000-15000mm |
|
|
Mga uri ng hinang |
Pre-tack welding sa pamamagitan ng CO2/MAG gamit ang kamay |
||
Full welding ng SAW (submerged arc welding) |
|||
H beam assembled position |
Pahalang |
||
H-beam assembling machine |
1 set, na may input at output roller table, para sa pre-tack welding |
||
Hilahin ang H beam welding machine |
1 set, front machine na may output roller table, para sa buong welding |
||
1 set, rear machine na may input at output roller table, para sa buong welding |
|||
Chain type H beam overturn machine |
1 set, max loading para sa 4 na tonelada |
1. HWHorizontal H beam welding linesay mataas na mga linya ng produksyon ng automation upang makagawa ng welded I beam at H beam na may mas kaunting mga manggagawa at mas kaunting crane.
2. Mataas na kahusayan sa produksyon para sa magaan na welded beam.
3. Isang pass welding sa 2 welding seams sa parehong oras;
4. Kailangan lamang ng isang uri na bumabaligtad ng 180 degrees.
5. HWHorizontal H beam welding linesay malawakang ginagamit sa pagtatayo ng bakal at mga istrukturang bakal para sa paggawa ng H beam upang makagawa ng pagawaan, bodega, pagawaan ng pabrika atbp.
5. Ang nababaluktot na disenyo ng mga kagamitan sa hinang ay nagbibigay-daan upang suportahan ang anumang mga tatak ng mga pinagmumulan ng kapangyarihan ng hinang.
6. Available ang CE, ECA certificated.
Listahan ng mga module ng kagamitan na ginamit sa HWHorizontal H beam welding lines
1-Assembling area, kasama ang:

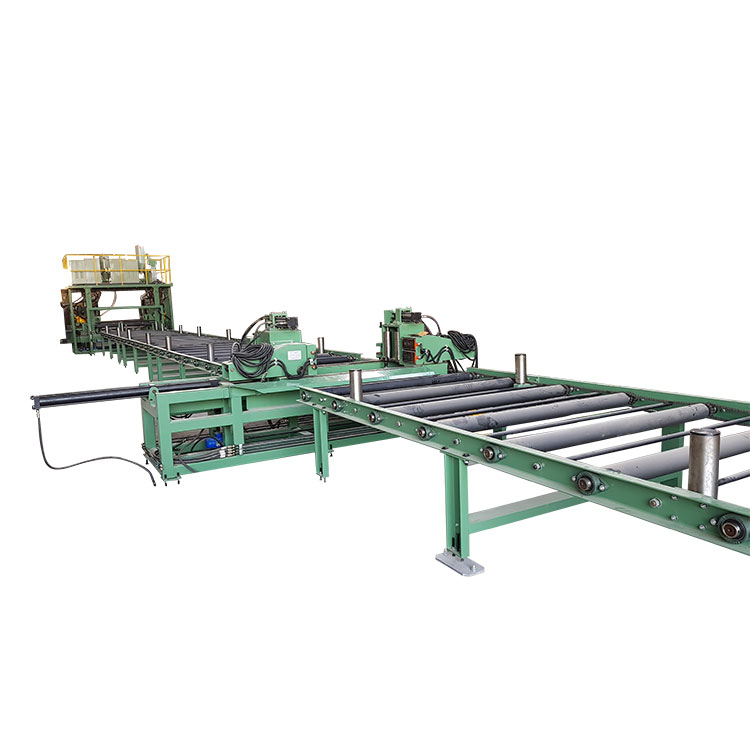

Isang pahalang na H beam assembling machine na may roller table â clamping at magkasya ang 3pcs ng plate (1 web at 2 flanges) sa H-position at gawin ang web sa gitnang posisyon ng 2 flanges. Pagkatapos ang manggagawa ay maaaring gumamit ng CO2/MAG welding machine upang makitang hinangin ang ulo ng 3 plato sa haba na humigit-kumulang 300mm gamit ang kamay. pagkatapos ay buksan ang clamp at ang 3pcs ng mga plato na ang ulo ay pre-welded sa hugis-H at dalhin sa roller table sa susunod na welding station.
Pagtitipon ng H beam sa pahalang na posisyon
2-Welding area #1, kasama ang:
Isang set ng pull through welding machine. Gamit ang isang set ng web at flanges fixture para sa paglalagay ng web sa gitnang posisyon ng 2 flanges.
Ang makina dito gamit ang twin wire welding technology para sa full welding na may submerged arc welding technology.
Welding H beam sa pahalang na posisyon
3-H beam overturning, kasama ang:
Pagkatapos ng buong welding sa itaas na bahagi ng H beam, ang H beam ay ililipat palabas mula sa front pull sa pamamagitan ng H beam welding machine at lilipat sa lugar para sa pagbaligtad.
Ang overturning device ay isang frame na may mga hoisting tool na may mga chain. Itinaas ng mga kadena ang H beam at umaandar upang gumalaw ang kadena, sa gayon ay mabaligtad ang H beam nang 180 degrees upang hayaang ang mga ilalim na gilid na nangangailangan ng hinang ay nakaharap paitaas.
I-overturn ang device
4-Welding area #2, kasama ang:
Ang pull through welding machine sa lugar na ito ay para sa welding ng H-beam na mayroon nang 1 side welding sa #1 pull through welding machine.
5-Pagtuwid na lugar.
Ito ay isang opsyon na makina para sa linya ng pahalang na H beam welding line. Maaaring piliin ng mga User na magdagdag ng isang set ng mechanical H beam flange straightening pagkatapos ng linya, upang ituwid ang mga flanges ng H beam pagkatapos ng welding.
Straightening machine
Paano gumawa ng welded H beam/ I beam sa pahalang na posisyon?
Ang sumusunod ay ang production flow chart para sa produksyon ng isang welded H beam sa pahalang na posisyon
Tsart ng daloy ng produksyon
H-beam welding lines na naka-install sa Usersâ factory
