Box Beam Welding Lines

Ang JINFENG WELDCUT ay magbibigay ng 1 taong warranty para saBox beam welding lines. Ang mga pangunahing elemento ng kuryente ng mga produksyon ng Box beam ay pinili mula sa sikat na tatak sa mundo na magdadala ng mas maginhawa para sa mga User na mahanap ang mga bahagi sa lokal nang hindi nakakakuha mula sa malayong distansya mula sa China. Ang Awtomatikong X15Box beam welding linesay ang pinaka-advanced at mataas na mga linya ng produksyon ng automation upang mapataas ang produktibidad para sa mga End-user mula sa iba't ibang industriya.

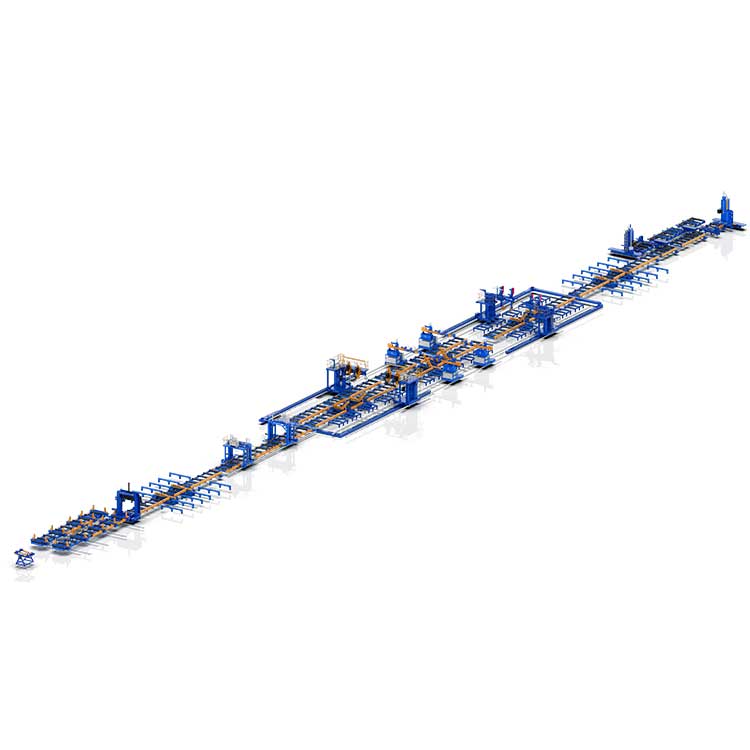

View ng istraktura

Mga pagtutukoy

Modelo	X12	X15
Laki ng box-beam	300-1200mm	300-1500mm
Kapal ng plato	10-60mm	10-60mm
Ang haba ng box beam	6000-15000mm	6000-15000mm
Max na bigat ng Box beam	≤30t (15000mm)	≤30t(15000mm)
Mga uri ng hinang	1-Tack welding sa pamamagitan ng CO2/MAG sa manual
	2- Back welding sa pamamagitan ng CO2/MAG sa auto
	3- Electro-slag welding sa auto (ESW)
	4- Buong hinang ng SAW (nakalubog na arc welding)
Makina sa pag-assemble ng baffle	1 set
Box-beam assembling machine	2 sets (isa para sa U type assembling, isa para sa box assembling)
Electro-slag welding machine	2sets, wire consumable type
CO2/MAG back welding machine	2 sets
CO2/MAG pagpuno welding machine	2 sets
Lubog na arc welding machine	2sets, tandem arc welding technology
End-face milling machine	1 set
Beam flipper 180°overturn	2sets(4pcs), Naglo-load ng 15Tons/set
Beam flipper 180°overturn	5sets(10pcs), Naglo-load ng 30Tons/set
Bakal na kariton	1sets (3pcs), Naglo-load ng 30Tons/set
Mga roller table	~160 metro
Suportahan ang pangongolekta ng data para sa MES

Tampok At Aplikasyon

1.Ang X15Box beam welding linesay mataas na mga linya ng produksyon ng automation upang makagawa ng mga welded Box beam column na may mas kaunting manggagawa at mas kaunting crane.
2. Ang linya ay maaaring maging ganap na pagsasama sa MES system at kumpletuhin ang real-time na komunikasyon sa pagitan ng upper computer at ng control system, kumpletuhin ang koleksyon ng data ng kagamitan, i-upload ang lahat ng nakolektang data sa factory MES system (o ang upper centralized control system), at tiyakin ang pagiging maagap at pagiging epektibo ng paghahatid ng impormasyon.
3. Ang disenyo at proteksyon ay dapat matugunan ang mga kinakailangan ng mga kaugnay na pambansang pamantayan at pangangalaga sa kapaligiran; Ang mga kagamitang pangkaligtasan at proteksiyon na mga aparato ay dapat matugunan ang mga nauugnay na pamantayang pang-industriya;
4.ItoBox beam welding linesay malawakang ginagamit sa pagtatayo ng bakal at mga istrukturang bakal, para sa hinang mga haligi ng box beam para sa gusali ng konstruksiyon ng bakal, mataas na antas ng gusali at istruktura ng bakal, o mga tulay atbp.
5. Ang nababaluktot na disenyo ng mga kagamitan sa hinang ay nagbibigay-daan upang suportahan ang anumang mga tatak ng mga pinagmumulan ng kapangyarihan ng hinang.
6. Available ang CE, ECA certificated.
7. Ang linyang ito ay nagbibigay ng produksyon mula sa light duty beam hanggang sa napakabigat na duty beam na may malaking kapal nang hindi binabago ang anumang mga kasangkapan o kagamitan.
8. Mula sa pag-assemble hanggang sa dulo na nakaharap sa buong pagproseso ay hindi na kailangan ng anumang mga crane maliban sa pagkarga sa simula at pagbabawas sa dulo, na lubhang nakakabawas sa panganib ng paggamit ng mga kreyn.

Ang listahan ng mga makina at kagamitan upang magtatag ng isang buong linya ng produksyon upang makagawa ng welded box-beam:

1-Baffle assembling machine
Ang makina na ito ay isang espesyal na kagamitan para sa pagpupulong at pagpoposisyon ng hinang ng reinforcing rib plate sa inner cavity ng box beam. Ito ang gustong produkto para sa mga negosyong istruktura ng bakal na gumagawa ng box beam workpiece upang mabawasan ang lakas ng paggawa at mapabuti ang kahusayan sa trabaho.


2-Box-beam assembling machine
Ang box assembly machine ay ang pangunahing kagamitan para sa produksyon ng box beam (column), na pangunahing kumukumpleto sa assembly ng box beam (column) workpiece. Ang makinang ito ay isa sa mga kinakailangang kagamitan para sa mga negosyong istruktura ng bakal upang makagawa ng mga box girder.
Isang makina para sa uri ng U assembling.
Ang isang makina ay para sa Box type assembling.


3-Electro-slag welding machine
Ang XZHB15 cantilever electroslag welding machine ay isang mahusay na produkto na inilunsad ng Jinfeng Welding and Cutting Company para sa industriya ng istruktura ng bakal. Ito ay isang espesyal na kagamitan sa hinang na espesyal na idinisenyo para sa welding box beam. Upang matiyak ang sapat na tigas at paglaban sa pamamaluktot sa panahon ng paggawa ng box beam, ang mga baffle (i.e. stiffer plates) ay karaniwang hinangin sa loob ng box beam. Ang makinang ito ay isang espesyal na kagamitan para sa pagwelding ng mga welds sa pagitan ng panlabas na plato ng box beam at ng mga panloob na baffle.


4-CO2/MAG back welding machine
Ang XQHB15L series box beam cantilever gas shielded welding machine ay isang espesyal na welding equipment na espesyal na idinisenyo para sa backing welding ng box beam (column) at filling welding pagkatapos ng backing, na inilunsad ng aming kumpanya batay sa market demand at mga taon ng karanasan sa pagbuo ng steel structure equipment .

5-CO2/MAG filling welding machine
Ang XQHB15 series box beam cantilever gas shielded welding machine ay isang espesyal na welding equipment na espesyal na idinisenyo para sa backing welding ng box beam (column) at filling welding pagkatapos ng backing, na inilunsad ng aming kumpanya batay sa market demand at mga taon ng karanasan sa pagbuo ng steel structure equipment .

6-Nakalubog na arc welding machine
Ang XMHB15 box girder cantilever submerged arc welding machine ay isang mahusay na produkto na inilunsad ng Jinfeng Welding and Cutting Company para sa industriya ng istruktura ng bakal. Ito ay isang espesyal na kagamitan sa hinang na espesyal na idinisenyo para sa pagwelding ng malaki at katamtamang laki ng mga beam ng kahon (mga haligi). Sa paglipas ng mga taon, pagkatapos ng patuloy na pag-optimize at pagpapabuti, ang pagganap ay naging mas perpekto.

7-End-face milling machine
Sa mabilis na pag-unlad ng pang-ekonomiyang konstruksiyon, konstruksiyon, tulay at iba pang mga industriya ay may lalong mahigpit na mga kinakailangan para sa kalidad ng istraktura ng bakal engineering. Ang butt joint ng H-beam, box beam at column, at slender parts, at ang end face processing ng workpiece ay naging isang mahalagang proseso. Ang pagpoproseso ng dulo ng mukha ay hindi lamang lubos na nagpapabuti sa kalidad ng workpiece, binabawasan ang on-site na pag-install at mga error sa pagtatayo, pinaikli ang panahon ng konstruksiyon, at pinapabuti ang on-site na kahusayan sa pagtatayo. Nagdudulot din ito ng mas magandang benepisyong pang-ekonomiya sa mga negosyong istruktura ng bakal. Ayon sa aktwal na sitwasyon sa pagpoproseso ng mga negosyo ng istruktura ng bakal, ang aming kumpanya ay sumisipsip ng mga pakinabang ng mga katulad na produkto sa buong mundo, at napapanahong inilunsad ang mga bagong produkto upang matugunan ang pangangailangan sa merkado. Ito ay hindi lamang ginagamit sa industriya ng istraktura ng bakal, ngunit maaari ding gamitin bilang pangkalahatang kagamitan, malawakang ginagamit sa tulay, kuryente, langis, petrochemical at iba pang industriya ng pagmamanupaktura ng makinarya.


8-Beam flipper 180°overturn
Dalawang piraso ng mobile 180 ° hydraulic beam flippers ang ginagamit para sa turn-over ng mga workpiece na hinangin sa isang gilid. Kapag nagtatrabaho, iangat ang workpiece palayo sa roller table o work-piece rack, at ang reducer ay nagtutulak sa dalawang beam flippers upang magkasabay na gumalaw upang ilipat ang workpiece sa gilid ng roller table o work-piece rack, at pagkatapos ay dalawang hydraulic cylinder himukin ang dalawang braso upang magkasabay na iikot, ilipat ang workpiece sa gitna ng roller table o work-piece rack pagkatapos i-overturn, at pagkatapos ay dalhin ang workpiece sa susunod na proseso o welding.
Ayon sa aktwal na sitwasyon, dalawang piraso ay maaaring gamitin nang hiwalay bilang isang grupo upang i-flip ang maikling sinag. Kasabay nito, ang 4 na piraso ay maaari ding pagsamahin sa isang grupo para sa pagbaligtad ng mahabang beam. Mataas na kakayahang umangkop at kahusayan.


Ang gumaganang flow chart ng beam flippers:

9-Karetong bakal
Ang kagamitang ito ay pangunahing ginagamit upang makipag-ugnayan sa proseso ng produksyon upang ilipat ang workpiece mula sa conveying roller table o iba pang kagamitan patungo sa kagamitan na ipoproseso. Ang steel cart ay higit sa lahat ay may dalawang action function: paglalakad at pag-aangat. Ang displacement ng workpiece ay maaaring kumpletuhin sa pamamagitan ng pagmamanipula at kontrol. Ang kagamitan ay may simpleng istraktura, maginhawang operasyon at matatag na operasyon. Ang makina ay gumagamit ng mabigat na disenyo, na may pinakamataas na pagkarga na 30 tonelada;


10-Roller table
Pangunahing ginagamit ito para sa paghahatid ng mga workpiece mula sa pagpupulong ng box beam hanggang sa pagkumpleto ng hinang, nakaharap sa dulo.

Paano gumawa ng welded Box beam mula sa steel plate?

Ang sumusunod ay ang production flow chart para sa produksyon mula sa mga plates hanggang H beam at panghuling inspeksyon.
Tsart ng daloy ng produksyon


Box-beam welding lines na naka-install sa pabrika ng Mga User
