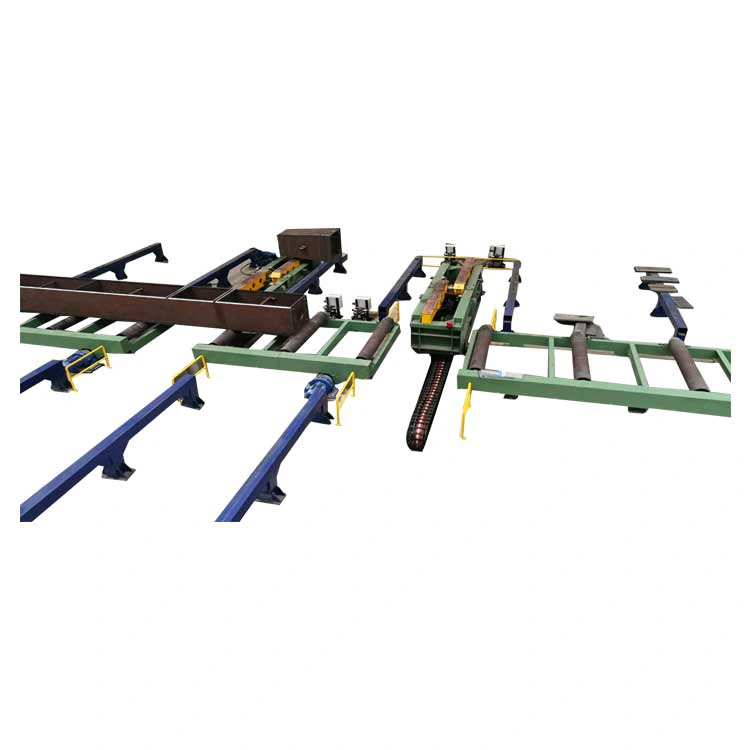

Beam flippers

Ang mga beam flippers ay mataas na kagamitan sa pagganap sa linya upang makabuo ng box beam, na ginawa ni Jinfeng Weldcut na siyang propesyonal na tagagawa ng China at tagapagtustos ng beam flippers na may abot -kayang presyo. Ang beam flippers ay nagbibigay ng higit na kaligtasan at mataas na kahusayan para sa paglipat ng mga beam at pagbagsak ng mga beam para sa paggawa ng mga beam ng kahon.
Magbibigay ang Jinfeng Weldcut ng may 1 taong warranty para sa beam flippers. Ang mga pangunahing electric elemento ng mga linya ng produksyon ng kahon ng beam ay napili mula sa sikat na tatak ng mundo na magdadala ng mas maginhawa para sa mga gumagamit upang mahanap ang mga bahagi sa lokal nang hindi nakakakuha mula sa malayo mula sa China. Ang beam flippers ay ang pinaka advanced at mataas na kahusayan na mga kagamitan upang madagdagan ang pagiging produktibo para sa mga end-user mula sa mga istruktura ng bakal, konstruksyon ng bakal at mataas na gusali.

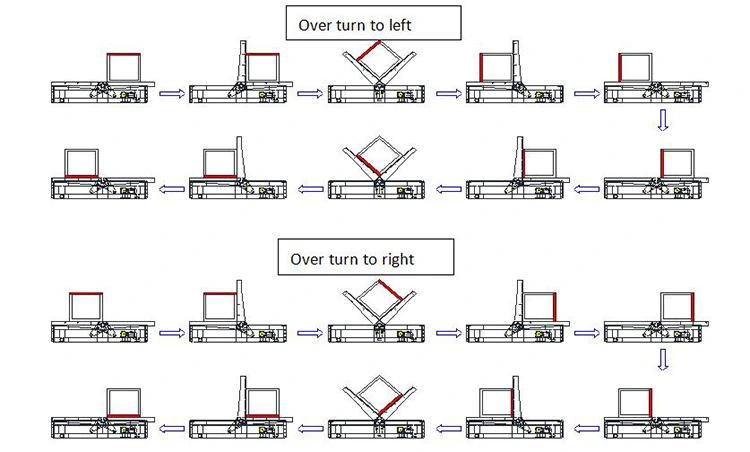

View ng istraktura

Paggamit ng kagamitan

Dalawang PC ng palipat -lipat na 180 ° hydraulic beam flippers ay ibinibigay sa bawat set, higit sa lahat na ginagamit para sa paglipas ng mga workpieces pagkatapos ng welding sa isang tabi. Kapag nagtatrabaho, iangat ang workpiece na malayo sa roller table o workpiece rack, at ang reducer ay nagtutulak ng dalawang binabagsak na bracket upang ilipat nang maayos upang ilipat ang workpiece sa gilid ng roller table o rack ng workpiece. Pagkatapos, ang dalawang haydroliko na cylinders ay nagtutulak ng dalawang hugis na L na braso upang paikutin nang magkakasabay. Matapos mabagsak ang workpiece, inilipat ito sa gitna ng roller table o rack ng workpiece, at pagkatapos ay ang workpiece ay dinadala sa susunod na proseso o welded.

Pangunahing mga teknikal na parameter

Mga katangian ng pagganap

Ang kagamitan ay binubuo ng isang pangunahing makina, isang hydraulic system, at isang electric control system. Ang isang pangkat ng dalawang beam flippers ay ginagamit upang sabay na ibagsak at ilipat. Ang proseso ng flipping ng dalawang beam flippers ay kinokontrol ng advanced na hydraulic synchronization valves upang matiyak ang magkakasabay na pag -ikot ng bawat pagbagsak ng braso sa panahon ng proseso ng pagtagilid. Manu -manong kontrolin ang proseso ng paglilipat ng workpiece upang makamit ang isang 90 ° turnover ng workpiece.
3.2 Ang bawat beam flippers ay gumagamit ng isang hanay ng mga karaniwang hydraulic engineering cylinders upang itulak ang uri ng "L" na umiikot na braso upang paikutin, na maaaring i -on ang workpiece. Ang isang bilis ng reducer at isang paglalakad na gulong ay nakaayos sa turnover bracket, na nagbibigay -daan sa turnover bracket na magkaroon ng isang gumagalaw na pag -andar.
3.3 Ang kagamitan ay dapat na hydraulically driven at magkaroon ng mga katangian ng paglaban sa epekto, matatag na pagbagsak, at mababang rate ng pagkabigo kumpara sa mga mekanikal na hinihimok na mga machine. Hindi lamang ito magagamit upang i -flip ang workpiece 90 º, ngunit maaari rin itong maiangat upang ilipat sa pagitan ng iba't ibang mga istasyon. Kung ikukumpara sa mga tradisyunal na makina ng paglilipat ng chain, hindi lamang ang istasyon ng trabaho ay hindi sarado, pinadali ang pag -angat at transportasyon ng workpiece sa loob at labas, ngunit din ang pangkalahatang mga sukat, lalo na ang mga sukat ng taas, ay lubos na nabawasan, at ang operasyon ay ligtas at maaasahan. Isang pangkat ng dalawang hanay ng control control, madaling mapatakbo, ligtas at maaasahan.

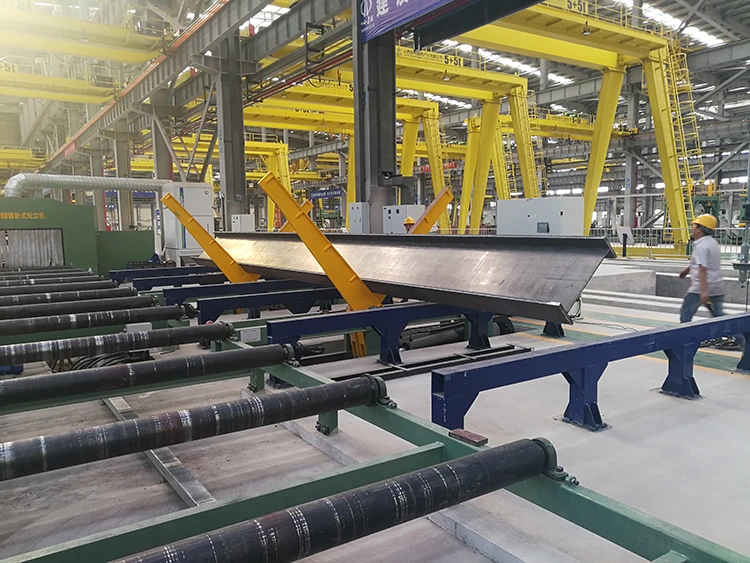

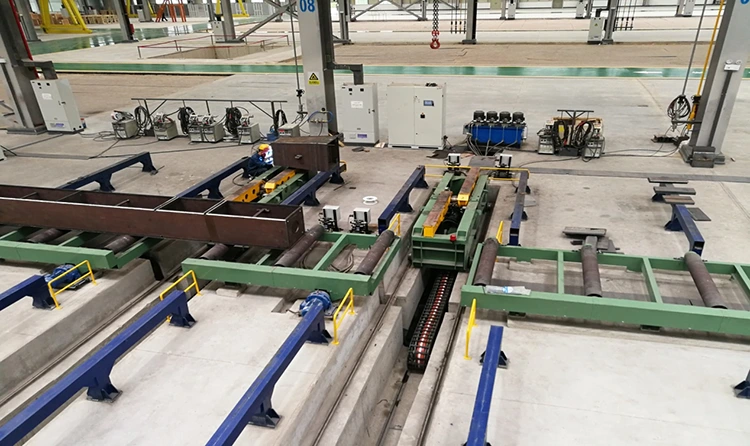

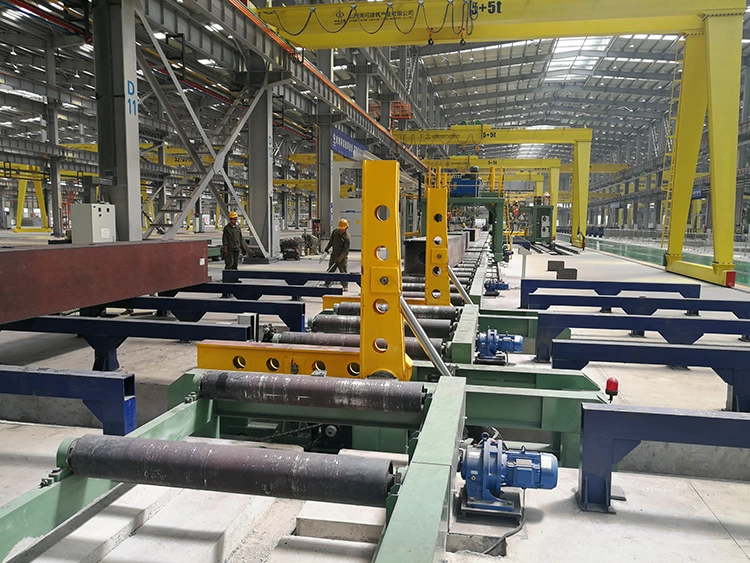

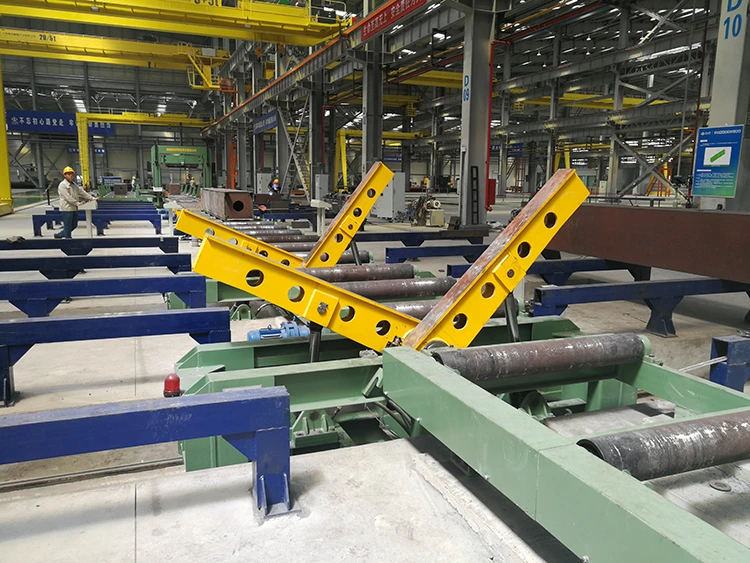

Ang Beam Flippers ay naka -install sa pabrika ng mga gumagamit
