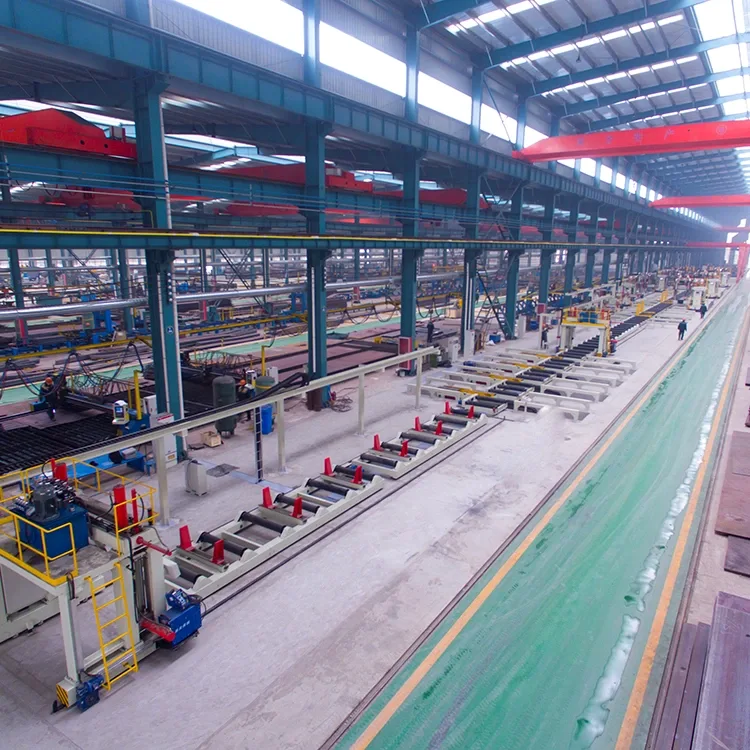

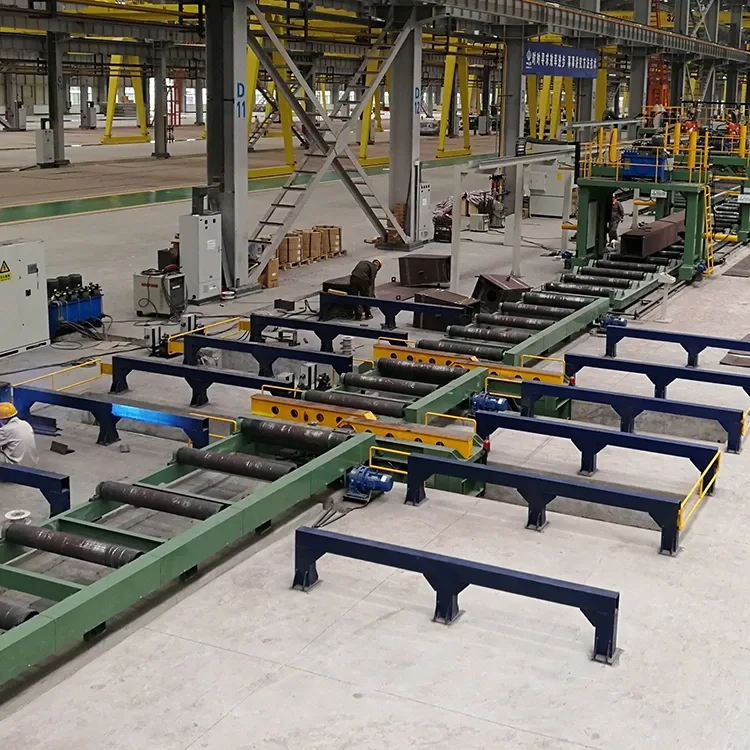

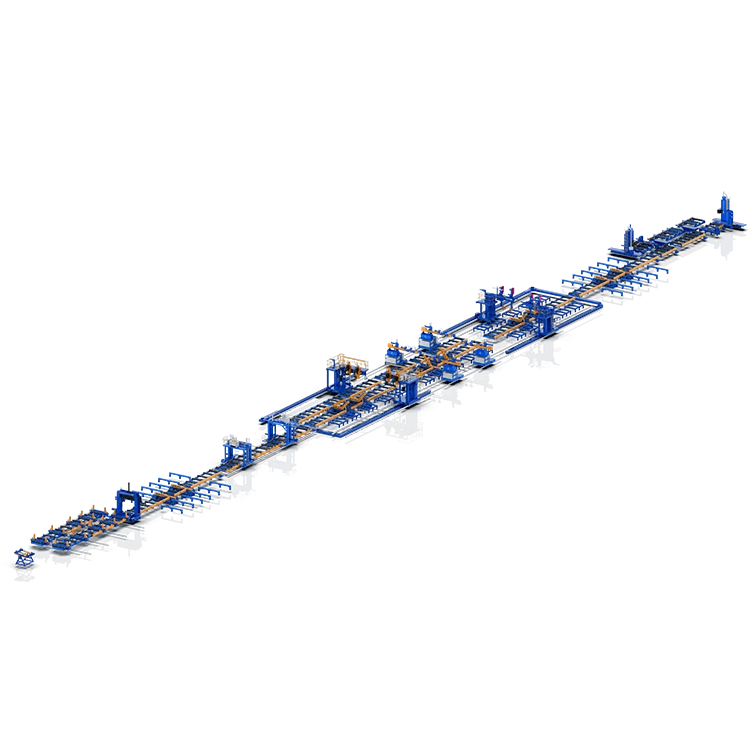

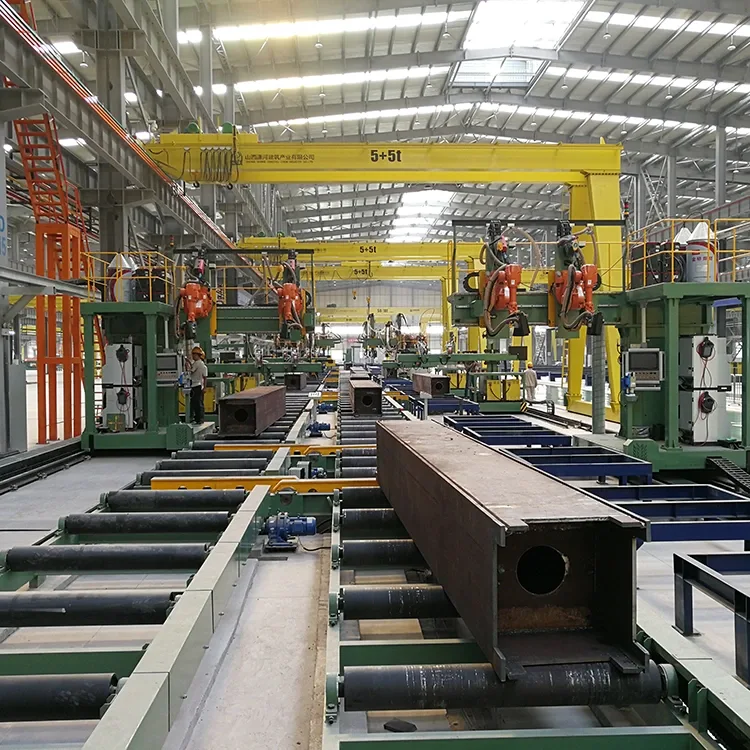

Mga linya ng welding ng haligi

Magbibigay ang Jinfeng Weldcut na may 1 taong warranty para sa mga linya ng welding ng haligi. Ang mga pangunahing elemento ng electric ng mga produktong gawa sa haligi ng thebox ay napili mula sa sikat na tatak ng mundo na magdadala ng mas maginhawa para sa mga gumagamit upang mahanap ang mga bahagi sa lokal nang hindi nakakakuha mula sa malayo mula sa China. Ang X15 Awtomatikong Mga Linya ng Welding ng Haligi ay ang pinaka advanced at mataas na mga linya ng paggawa ng automation upang madagdagan ang pagiging produktibo para sa mga end-user mula sa iba't ibang mga industriya.

Mga pagtutukoy

Tampok at application

1. Ang mga linya ng welding ng X15 Box ay may mataas na linya ng paggawa ng automation upang makabuo ng mga haligi ng mga haligi ng welded box na may mas kaunting mga manggagawa at mas kaunting mga cranes.

2.Ang linya ay maaaring ganap na pagsasama sa sistema ng MES at kumpletuhin ang real-time na komunikasyon sa pagitan ng itaas na computer at ang control system, kumpletuhin ang koleksyon ng data ng kagamitan, i-upload ang lahat ng nakolekta na data sa sistema ng pabrika ng MES (o ang itaas na sentralisadong sistema ng kontrol), at matiyak ang pagiging maagap at pagiging epektibo ng paghahatid ng impormasyon.

3. Ang disenyo at proteksyon ay dapat matugunan ang mga kinakailangan ng may -katuturang pambansang pamantayan at proteksyon sa kapaligiran; Ang mga aparato sa kaligtasan ng kagamitan at proteksiyon ay dapat matugunan ang mga kaugnay na pamantayang pang -industriya ;.

4.Ang mga linya ng haligi ng welding na linya ay malawakang ginagamit sa konstruksiyon ng bakal at mga istruktura ng bakal, para sa mga haligi ng mga haligi ng kahon para sa gusali ng konstruksiyon ng bakal, mataas na antas ng gusali at mga istruktura ng bakal, o mga tulay atbp.

5. Ang nababaluktot na disenyo ng kagamitan sa hinang ay nagbibigay -daan upang suportahan ang anumang mga tatak ng mga mapagkukunan ng welding power.

6. CE, magagamit ang sertipikadong ECA.

7. Ang linya na ito ay nagbibigay ng produksiyon mula sa light duty beam sa napakabigat na beam ng tungkulin na may malaking kapal nang hindi binabago ang anumang mga tool o kagamitan.

8. Mula sa pagtitipon hanggang sa pagtatapos ng buong pagproseso ay hindi na kailangan ng anumang mga cranes maliban sa paglo-load sa simula at pag-load sa dulo, na binabawasan ang panganib ng paggamit ng mga cranes.

Ang listahan ng mga makina at kagamitan upang maitaguyod ang isang buong linya ng produksyon upang makabuo ng welded box-beam:

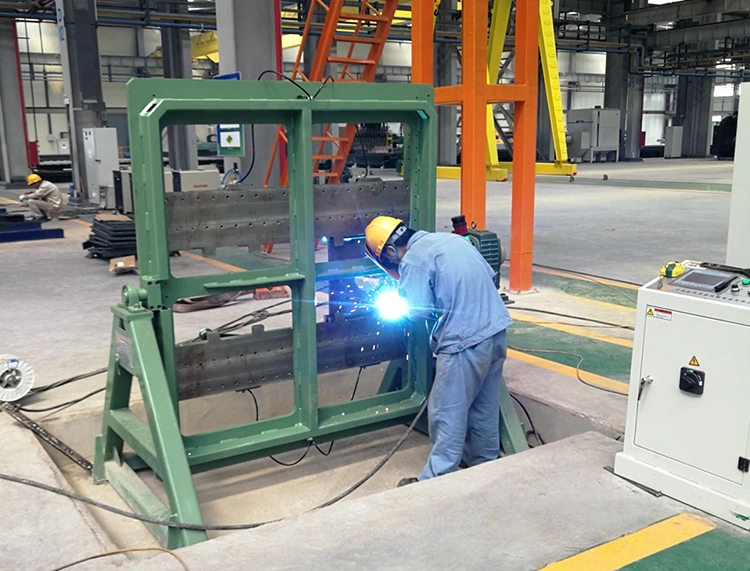

1- Baffle na nagtitipon ng makina

Ang makina na ito ay isang espesyal na kagamitan para sa pagpupulong at pagpoposisyon ng hinang ng reinforcing rib plate sa panloob na lukab ng haligi ng thebox. Ito ang ginustong produkto para sa mga negosyo na istraktura ng bakal na gumagawa ng workpiece ng haligi ng TheBox upang mabawasan ang intensity ng paggawa at pagbutihin ang kahusayan sa trabaho.

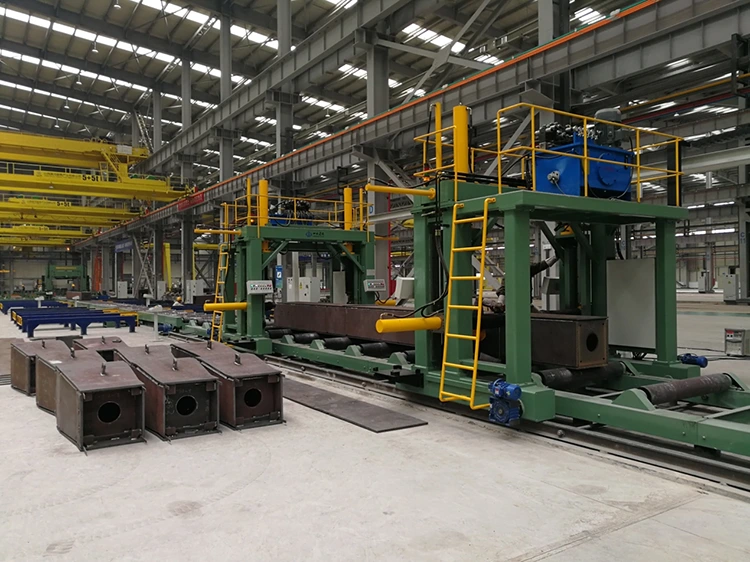

2- Box Column Assembling Machine

Ang Box Column Assembly machine ay ang pangunahing kagamitan para sa paggawa ng haligi ng kahon (haligi), na higit sa lahat nakumpleto ang pagpupulong ng Box Column (haligi) na piraso ng trabaho. Ang makina na ito ay isa sa mga kinakailangang kagamitan para sa mga istraktura ng bakal na istraktura upang makabuo ng mga kahon ng kahon.

Isang makina para sa U Type na nagtitipon.

Ang isang makina ay para sa pagtitipon ng uri ng kahon.

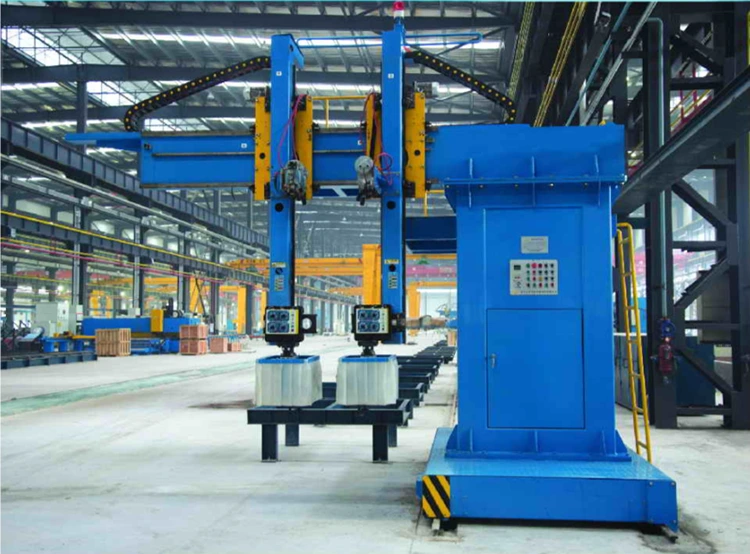

3- Electro-slag welding machine

Ang XZHB15 Cantilever Electroslag Welding Machine ay isang mahusay na produkto na inilunsad ng Jinfeng Welding at Cutting Company para sa industriya ng istraktura ng bakal. Ito ay isang espesyal na kagamitan sa hinang na espesyal na idinisenyo para sa haligi ng kahon ng hinang. Upang matiyak ang sapat na katigasan at paglaban ng torsion sa panahon ng katha ng haligi ng kahon, ang mga baffles (i.e. stiffer plate) ay karaniwang welded sa loob ng haligi ng kahon. Ang makina na ito ay isang espesyal na kagamitan para sa hinang ang mga welds sa pagitan ng panlabas na plato ng haligi ng kahon at ang mga panloob na baffles.

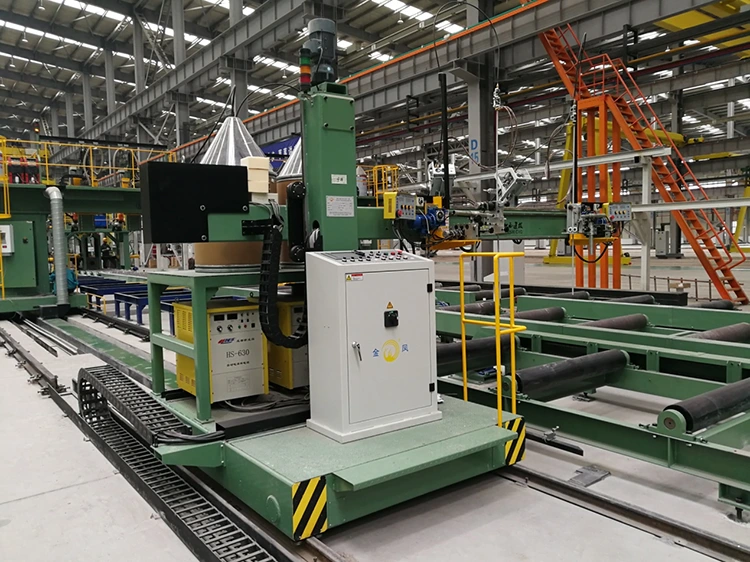

4- CO2/Mag back welding machine

Ang XQHB15L Series Box Column Cantilever Gas Shielded Welding Machine ay isang espesyal na kagamitan sa hinang na espesyal na idinisenyo para sa pag -back welding ng haligi ng kahon (haligi) at pagpuno ng hinang pagkatapos ng pag -back, na inilunsad ng aming kumpanya batay sa demand sa merkado at mga taon ng karanasan sa pagbuo ng mga kagamitan sa istraktura ng bakal.

5- CO2/MAG pagpuno ng welding machine

Ang XQHB15 Series Box Column Cantilever Gas Shielded Welding Machine ay isang espesyal na kagamitan sa hinang na espesyal na idinisenyo para sa pag -back welding ng haligi ng kahon (haligi) at pagpuno ng welding pagkatapos ng pag -back, na inilunsad ng aming kumpanya batay sa demand ng merkado at mga taon ng karanasan sa pagbuo ng mga kagamitan sa istraktura ng bakal.

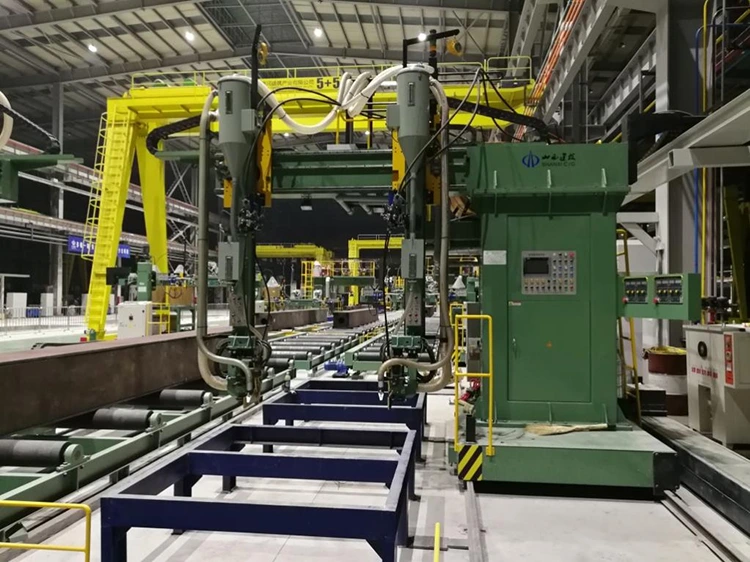

6- Nakalubog ang arc welding machine

Ang XMHB15 Box Girder Cantilever Submerged Arc Welding Machine ay isang mahusay na produkto na inilunsad ng Jinfeng Welding and Cutting Company para sa industriya ng istraktura ng bakal. Ito ay isang espesyal na kagamitan sa hinang na espesyal na idinisenyo para sa hinang malaki at medium-sized na mga haligi ng kahon (mga haligi). Sa paglipas ng mga taon, pagkatapos ng patuloy na pag -optimize at pagpapabuti, ang pagganap ay naging mas perpekto.

7- End-Face Milling Machine

Sa mabilis na pag -unlad ng konstruksyon ng ekonomiya, ang konstruksyon, tulay at iba pang mga industriya ay lalong mahigpit na mga kinakailangan para sa kalidad ng engineering na istraktura ng bakal. Ang pinagsamang puwit ng H-beam, haligi ng kahon at haligi, at mga payat na bahagi, at ang pagproseso ng mukha ng mukha ng piraso ng trabaho ay naging isang mahalagang proseso. Ang pagproseso ng pagtatapos ng mukha ay hindi lamang lubos na nagpapabuti sa kalidad ng piraso ng trabaho, binabawasan ang pag-install ng on-site at mga error sa konstruksyon, pinaikling ang panahon ng konstruksyon, at pinapabuti ang kahusayan sa konstruksyon sa site. Nagdadala din ito ng mas mahusay na mga benepisyo sa ekonomiya sa mga negosyo na istraktura ng bakal. Ayon sa aktwal na sitwasyon sa pagproseso ng mga negosyo na istraktura ng bakal, ang aming kumpanya ay sumisipsip ng mga pakinabang ng mga katulad na produkto sa buong mundo, at napapanahong inilunsad ang mga bagong produkto upang matugunan ang demand sa merkado. Hindi lamang ito ginagamit sa industriya ng istraktura ng bakal, ngunit maaari ring magamit bilang pangkalahatang kagamitan, malawakang ginagamit sa tulay, kuryente, langis, petrochemical at iba pang mga industriya ng pagmamanupaktura ng makinarya.

8- beam flipper 180 ° pagbagsak

Dalawang piraso ng mobile 180 ° hydraulic beam flippers ang ginagamit para sa turn-over ng mga piraso ng trabaho na welded sa isang tabi. When working, lift the work piece away from the roller table or work-piece rack, and the reducer drives the two beam flippers to move synchronously to move the work piece to the side of the roller table or work-piece rack, and then two hydraulic cylinders drive the two arms to rotate synchronously, move the work piece to the middle of the roller table or work-piece rack after overturning, and then transport the work piece to the next process or Pag -welding.

Ayon sa aktwal na sitwasyon, ang dalawang piraso ay maaaring magamit nang hiwalay bilang isang pangkat upang i -flip ang maikling sinag. Kasabay nito, ang 4 na piraso ay maaari ring pagsamahin sa isang pangkat para sa pagbagsak ng mga mahabang beam. Mataas na kakayahang umangkop at kahusayan.

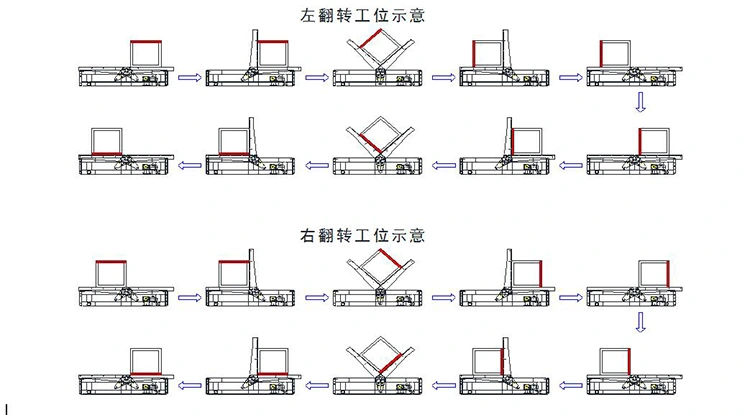

Ang Working Flow Chart ng Beam Flippers:

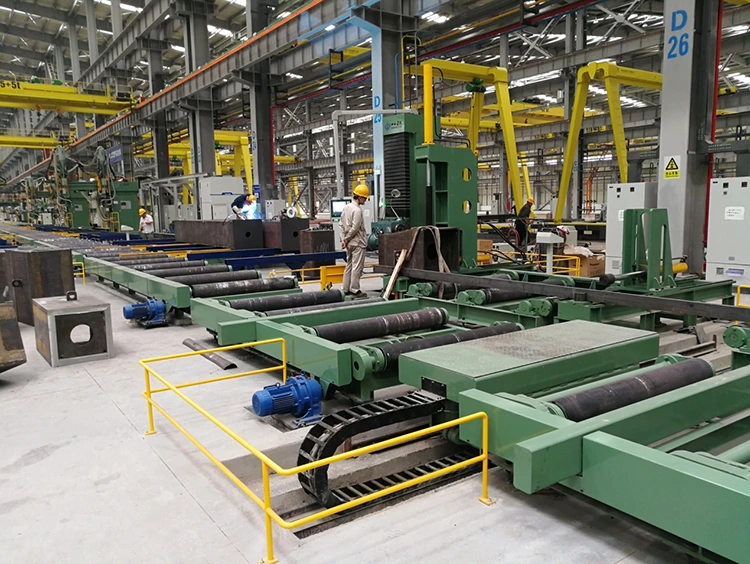

9- Steel Cart

Ang kagamitan na ito ay pangunahing ginagamit upang makipag -ugnay sa proseso ng paggawa upang ilipat ang piraso ng trabaho mula sa paghahatid ng roller table o iba pang kagamitan sa kagamitan na maproseso. Ang bakal na cart ay higit sa lahat ay may dalawang pag -andar ng pagkilos: paglalakad at pag -angat. Ang pag -aalis ng piraso ng trabaho ay maaaring makumpleto sa pamamagitan ng pagmamanipula at kontrol. Ang kagamitan ay may simpleng istraktura, maginhawang operasyon at matatag na operasyon. Ang makina ay nagpatibay ng disenyo ng mabibigat na tungkulin, na may isang maximum na pag-load ng 30 tonelada;

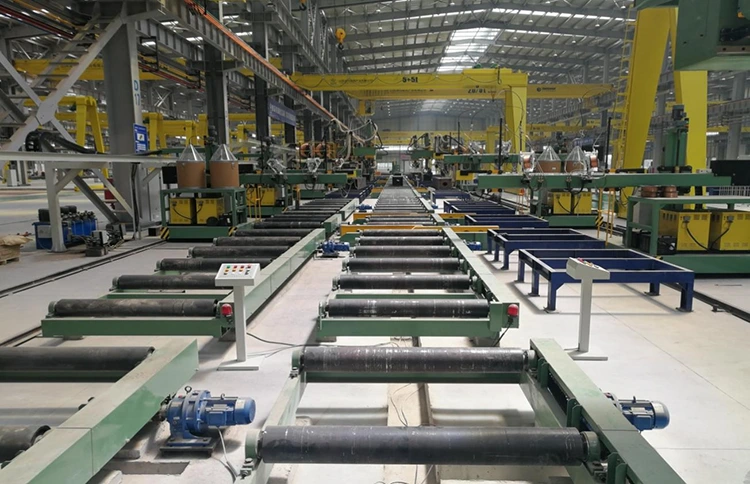

10- Roller Tables

Pangunahing ginagamit ito para sa paghahatid ng mga workpieces mula sa pagpupulong ng haligi ng kahon hanggang sa pagkumpleto ng hinang, pagtatapos ng pagtatapos.

Paano makagawa ng isang welded box na haligi mula sa bakal plate?

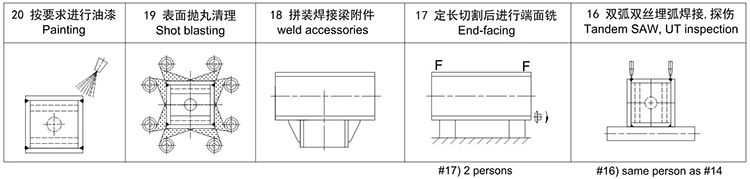

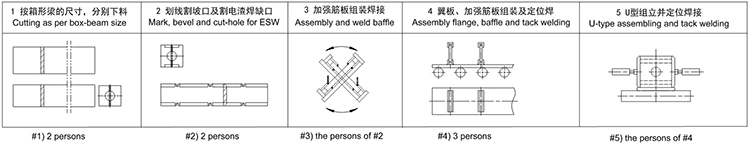

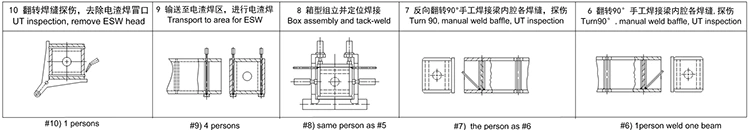

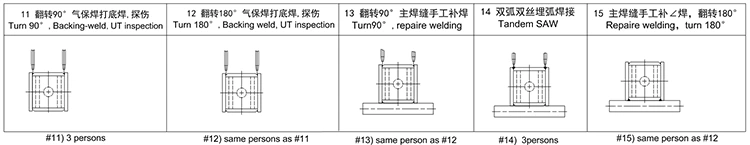

Ang sumusunod ay ang tsart ng daloy ng produksyon para sa paggawa mula sa mga plato hanggang sa h beam at pangwakas na inspeksyon.

Tsart ng daloy ng produksyon
